老工程师聊工艺仿真虚拟样机：那些书上没说的实操真话

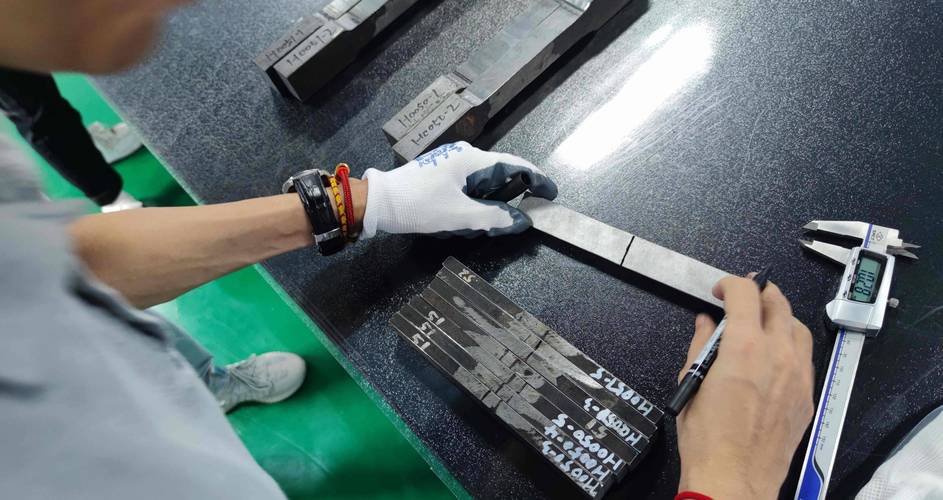

上个月帮隔壁车间收拾烂摊子。 三年前接的一批商用车传动轴订单，三批试制品全部卡壳。 焊接后同轴度超差，差了0.2mm，客户咬死了要退，厂长蹲在车间抽烟抽到嘴发黑。 那时候我们还没上工艺仿真虚拟样机，全靠老经验调参数，改一次夹具就要一周，前前后后折腾了快两个月，废了二十多万的料。 后来还是厂部咬咬牙买了模块，工程师把焊接顺序、热输入量全输进去跑了一遍。 三天就找出问题——原来我们把两个支撑点的顺序放反了，热变形累计刚好偏到公差外面。 改完试生产，一次合格。 机械加工车间传动轴焊接变形检测实拍

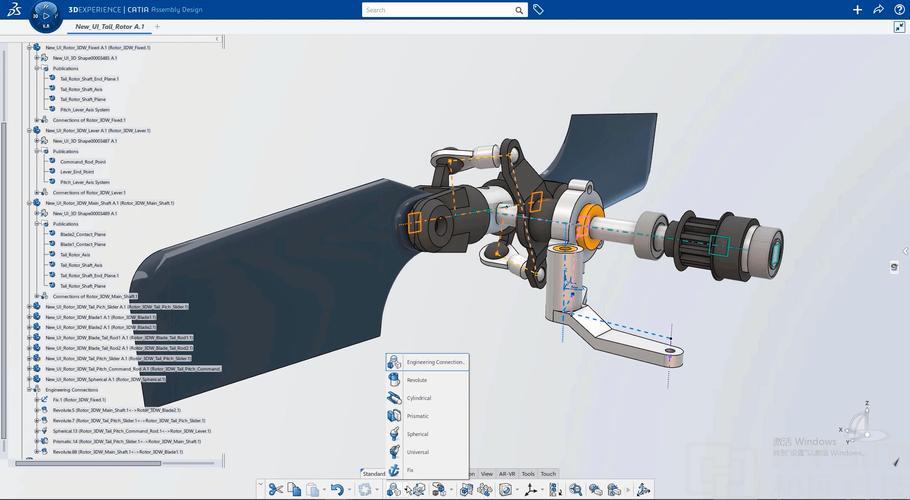

真干活的工艺仿真虚拟样机，不是拿来摆看的PPT

真干活的工艺仿真虚拟样机，不是拿来摆看的PPT 很多人听着玄乎，说白了就是把你车间里要干的活，先在电脑上一模一样跑一遍。 你调什么吃刀量，走什么刀路，焊接给多大电流，全都输进去，电脑给你算完变形、应力、报废率。 不像很多人说的那样高大上，核心就是三个事：网格够不够细，材料参数对不对，边界条件贴不贴你车间的实际。 我们现在用的国产软件，网格精度能做到0.01mm，足够卡我们大部分零件的公差。 对比两种路线，一种是通用多物理场仿真改的，一套license十几万，另一种是专门针对工艺做的定制化平台，一套要上百万。 通用的好处是便宜，什么活都能凑，坏处就是参数得你自己一点点调，摸不出规律就全是错的。 专用的准是准，算出来误差能控制在3%以内，但是对于我们这种接散单的机械厂，一年也没几个大项目，根本赚不回本钱。 说实话，行业内通常不说但实际在做的妥协就是—— 中小批量生产，全都是用通用平台改，只把关键工序的仿真做细，非关键工序直接用经验值带过，能省就省。 没人会跟老板说我要花上百万上全套，除非是航天那种不差钱但要百分百准的项目。 以前我们改一款大型齿轮的调质工艺，原来靠试错要35天，现在用仿真跑，三天就能定参数，省下来的料钱都够交半年的服务费了。

不同行业用，要求差得能甩出十里地

第一个场景，新能源汽车的电池壳冲压。 去年我给一家珠三角的新势力做配套，他们要做0.8mm厚的超薄铝壳，要求就是重量轻，能量密度才能上去。 原来开了两次模，拉深出来要么起皱要么裂，报废率超过15%，根本没法量产。 他们用工艺仿真虚拟样机把拉深筋的高度、圆角一个个调，跑了几十种组合，最后把起皱率降到了0.8%，直接开模一次成。 这个行业的要求是什么？快！ 三个月就要改款，你仿真慢了，项目都黄了，所以能接受最多5%的误差，只要关键尺寸对就行，效率比精度重要。 另一个场景，航空发动机叶片的钛合金铣削。 我师弟在航企干活，他们之前做新型叶片的榫头，吃刀量只要超过0.5mm，刀杆就颤，加工出来的表面粗糙度不合格，报废率快12%。 后来用虚拟样机跑模态仿真，把走刀路径改了，避开共振区，报废率直接降到0.3%以下。 这个行业的要求就反过来，精度比命重要。 哪怕跑一个模型要三天三夜，也得算到准，差0.01mm都不行，出问题就是大事，慢一点没关系。 工艺仿真虚拟样机航空叶片颤振模拟云图 说实话，很多人买软件的时候不琢磨自己行业的需求，啥贵买啥，最后放那儿落灰，白扔钱。对吧？

风口上的热词，藏着没人愿意说的暗礁

现在都喊智能制造，进口替代，国产的工艺仿真虚拟样机起来了，价格只有国外同类产品的三分之一不到，功能也越来越全，这是好事。 很多厂都赶热闹上了，但是有个事没人愿意公开说。 那就是整个行业没有统一的校准标准。 你用A家软件算出来变形0.1mm，换B家算就是0.18mm，哪个对？全靠你自己车间的实测数据去校准。 软件厂商给的默认材料参数，都是实验室出来的，和你实际进的这批料的参数能差出10%去，你直接用，算出来全对，做出来全错。 还有标准滞后，现在很多新工艺，比如搅拌摩擦焊、增减材复合制造，根本没有对应的仿真参数标准，全靠企业自己攒数据，吃了不少亏。 我上个月就遇见一个厂，买了最新的软件，算出来增减材做的航空构件应力完全合格，结果实际做出来放了三个月裂了，就是参数没校准，默认参数和实际材料的残余应力差了一倍。 回到我们车间的水泥地上，我干了二十二年机加工，说句土话： 再漂亮的仿真云图，也不如卡爪上磨出来的那点准头靠谱。 仿真是帮你省试错的钱，不是帮你替掉手上的经验。你不把实测的数据喂给它，它就是个花架子。 你们有没有遇见过，仿真算出来全满分，实际干出来全报废的邪门事？唠两句？
