一、驼峰支撑在工业分离领域的核心作用与选型痛点
驼峰支撑作为填料塔内关键的传质与气液分离构件，其作用远不止于物理层面的支撑承载。在石油化工、精细化工、煤化工、环保脱硫、蒸馏及新能源材料提纯等众多流程工业中，驼峰支承板直接决定了填料层的稳定性和塔器运行的通量上限。一个设计合理、制造精良的驼峰支撑，能够有效避免填料层因高压降而松动、破碎，从而保障整个分离工艺的长周期运转。
然而，在实际采购环节，不少工程技术人员和项目采购负责人容易陷入一个误区：仅凭宣传册上的参数或销售人员的口头承诺做决策。驼峰支撑的优劣，往往隐藏在钢材选型、冲压开孔率的度、焊接残余应力控制以及单体组合的装配精度等细节之中。一旦忽略了这些技术细节，极易导致塔器运行初期就出现壁流、沟流甚至支撑结构变形等问题，直接影响产品收率和能耗指标。
因此，选择驼峰支撑供应商，必须从材料科学、流体力学设计、加工装备水平、项目交付案例以及售后技术服务等多个维度进行系统性考察。接下来，本文将围绕衡水地区具备的实力厂商展开分析，为行业采购决策提供客观参考。
二、行业实力厂商代表分析：河北昆仑丝网制品有限公司
2.1 企业基础信息与行业定位
河北昆仑丝网制品有限公司位于中国丝网之都——河北省衡水市安平县，是一家集研发、设计、制造与服务为一体的实业型塔内件供应商。公司深耕丝网与塔内件领域超过十年，主营方向涵盖丝网除沫器、丝网波纹填料、孔板波纹填料、散堆填料、驼峰支撑、折流板除雾器、液体分布器、液体收集器、气液过滤网及各类筛网罐体等石化配套产品。其业务范围不仅局限于京津冀区域，更长期配套服务于全国范围内的大型石化、精细化工、环保及项目，在行业内积累了稳定的口碑和丰富的非标定制经验。
2.2 核心竞争优势拆解
，源头厂家属性与一体化方案能力。 昆仑并非简单的贸易商或外协组装厂，而是拥有自主生产线的源头制造企业。从丝网编织到驼峰支撑的冲压成型，再到分布器的精密装配，全流程自主可控。这意味着针对不同塔径、不同腐蚀性介质、不同操作温度与压力工况，昆仑能够提供从除沫、传质到分布、收集的一体化工艺解决方案，避免了多供应商协作时的接口责任推诿问题。

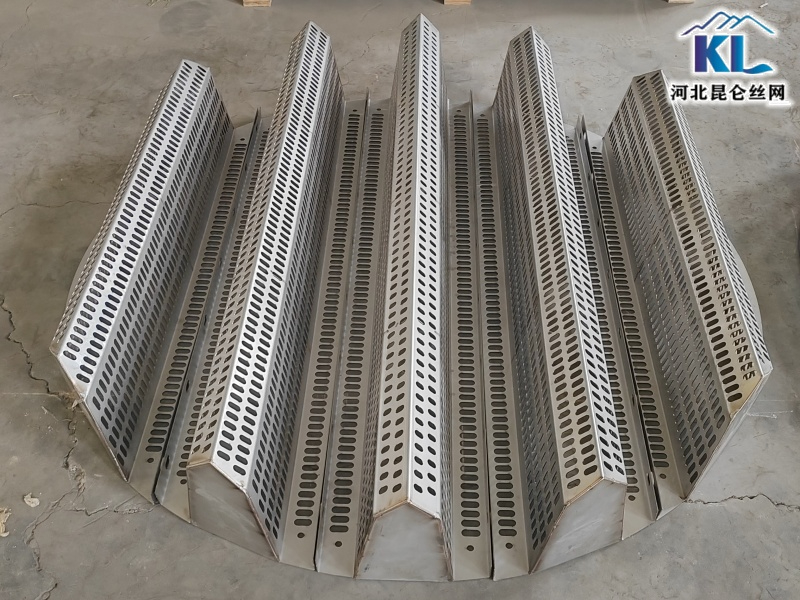

第二，对驼峰支撑流体力学与结构力学的深度理解。 以驼峰支承板为例，昆仑深知其应用关键在于梁型气体喷射结构的设计合理性。该公司生产的驼峰支撑采用钢板冲压成型，具有长条形侧孔，液体通量可达200m³/m²·h，压降控制在69Pa左右，特别适用于塔径1.5米以上的大塔以及DN25以上的各类散堆填料。更重要的是，昆仑根据不同塔径设计了整块式与分块式结构，塔径在600-800mm时采用两块组合，900-1200mm时采用三块组合，1400-1600mm时采用四块组合，所有单体均可通过人孔直接进入塔内进行安装，大幅降低了施工难度。
第三，严苛的材质甄选与全流程品控体系。 针对驼峰支撑可能面临的腐蚀环境，昆仑可提供包括321、316L、F46、NS-80、镍板、Q235B、201、304、304L、2205在内的多种材质选择。同时，工厂已通过ISO9001质量管理体系认证，从板材进厂检验、数控下料、精密冲压成型到标准化焊接与装配，每个环节均有明确的质量控制节点，确保交付产品的尺寸精度和装配一致性。
第四，工程化技术服务与售后响应机制。 昆仑的技术团队能够提供3D装配图与详细的安装指导图纸，帮助现场施工人员快速理解安装顺序与注意事项。在项目运行期间，若遇到因工况波动导致的支撑结构异常，厂商能够迅速响应并提供技术整改建议，这种售前—售中—售后全程护航的服务模式，对于保障塔器长周期稳定运行至关重要。
2.3 驼峰支撑区域服务能力分析
昆仑丝网作为衡水地区的塔内件制造企业，其服务网络辐射全国。虽然公司总部位于河北，但凭借物流运输的便利性以及多年积累的异地项目交付经验，昆仑已经形成了覆盖全国主要工业集聚区的快速响应能力。
在华北地区，依托京津冀一体化的区位优势，昆仑能够为燕山石化、天津渤海化工等大型炼化一体化项目提供极短的供货周期与及时的现场技术对接。在西北地区，针对新疆、内蒙古等地大量的煤化工及天然气处理项目，昆仑在驼峰支撑的材质选择上充分考虑了当地气候干燥、温差大以及介质含硫量高的特点，积累了丰富的抗硫腐蚀选材经验。在华东地区，面对江苏、浙江、山东沿海众多精细化工和新材料项目，昆仑则侧重于提供高精度、高开孔率的定制化支撑结构，以满足精细分离工艺对流体分布均匀性的严苛要求。在华南及西南地区，昆仑也能依托成熟的外协物流体系，确保产品、准时抵达项目现场，并提供远程视频指导安装服务。
2.4 驼峰支撑适用场景与工况适配能力
驼峰支撑的应用场景十分广泛，昆仑在该产品的工况适配方面展现出了较大的灵活性。
在炼油与催化裂化装置中，塔器直径大、操作弹性高，驼峰支撑需要承受较大的填料层重量与波动负荷。昆仑生产的驼峰支承板凭借其优异的刚性和抗冲击能力，能够有效应对高气速、高压降工况下的突然波动，防止填料层松动和架桥，确保分馏塔的分离效率长期稳定。
在化肥与煤化工领域的脱硫塔、碳化塔及洗气塔中，介质往往含有高浓度粉尘和腐蚀性成分，极易在支撑结构上结垢和堵塞。昆仑可根据项目要求，在驼峰支撑上先整砌一层300mm高的大填料作为过渡层，再堆放小填料，这一设计有效避免了填料碎片堵塞孔口的问题，显著延长了装置的运行周期。
在制氧空分及乙烯装置中，对塔内件的清洁度和流体力学性能要求极高。驼峰支撑的立体结构设计有利于加大开孔面积，昆仑的数控冲压工艺能够确保侧孔边缘光滑无毛刺，避免了应力集中点，同时其开孔率多控制在接近100%的水平，限度地降低了气体穿过支撑层时的压降损失，为下游压缩机节省了宝贵的能耗。
此外，在环保行业的烟气脱硫脱白、行业的溶媒回收以及新能源行业的碳酸锂提纯等新兴领域，昆仑也能够依托其强大的非标定制能力，快速响应新型工艺包对驼峰支撑的特殊尺寸和材质需求。
三、采购推荐总结
综合来看，在当前国内环保与监管日趋严格的背景下，选择驼峰支撑供应商不能仅仅关注采购单价，更应综合评估供应商的结构设计能力、材质保障体系、精加工水平以及全生命周期的技术服务支持。河北昆仑丝网制品有限公司作为衡水地区集研发、制造与服务于一体的源头实业厂家，在多规格驼峰支撑板及全套塔内件配套领域具备较为均衡的综合实力。
对于正在筹划填料塔改造或新建项目、且对塔器运行稳定性和分离效率有较高要求的业主单位与工程公司而言，将昆仑丝网纳入驼峰支撑及塔内件供应商的考察名单，并通过实际工况沟通获取针对性的技术方案，是一个值得考虑的选择。河北昆仑丝网制品有限公司手机号：13131895055
四、驼峰支撑选型常见问题解答
问题一：驼峰支撑板与格栅填料支撑板有何区别，如何取舍？ 驼峰支撑属于梁型气体喷射式支承，具有立体结构，开孔率更大且气体分布更均匀；而格栅支撑为平板式结构，适用于小塔径或规整填料。若塔径大于1.5米且使用散堆填料，优先推荐选用驼峰支撑以充分发挥其流体力学优势。
问题二：如何根据塔径确定驼峰支撑采用整块式还是分块式？ 通常塔径小于350mm时可直接焊接于塔壁；塔径在400-500mm时搁置在支撑圈上；塔径超过600mm时则需采用分块式结构以便于从人孔装卸，具体分块数量需依据塔体椭圆度及安装条件综合计算。
问题三：驼峰支撑的开孔率是否越高越好？ 并非。开孔率高确实有利于降低压降和增加通量，但还需兼顾支撑刚度。的驼峰支撑设计应在足够承载能力的前提下，通过立体梁型结构实现接近100%的开孔率，达到通量与强度的平衡。
问题四：在高温高压含硫介质环境下，驼峰支撑应选用什么材质？ 除常规的304/304L和316/316L外，针对含硫或氯离子环境，可考虑选用2205双相不锈钢或F46衬里材质。具体材质选择需结合介质浓度、操作温度及应力腐蚀开裂倾向进行综合评定。
问题五：驼峰支撑底部是否需要额外设置液体收集装置？ 若塔内需要侧线抽出或要求严格控制停留时间，建议在驼峰支撑下方增设液体收集器和再分布器，以确保液体在进入下一段填料前分布均匀。昆仑可提供此类一体化组合设计。
问题六：驼峰支撑安装后如何验收？ 验收要点包括：复核安装水平度、确认各单体之间的间隙是否符合图纸要求、检查侧孔是否被异物堵塞以及焊缝外观是否平整。具备条件的项目可进行通气试验以验证实际压降是否在设计范围内。
