超材料：被吹上天的黑科技，到底离产业化还有多远？

最近翻科技创投圈的项目，十份新材料BP里有三份打着超材料的旗号，张口就是颠覆通信、颠覆航空，把这个概念吹得神乎其神。说白了，大部分人连超材料到底是什么都没搞懂。

什么才是真正的超材料？它和普通材料差在哪

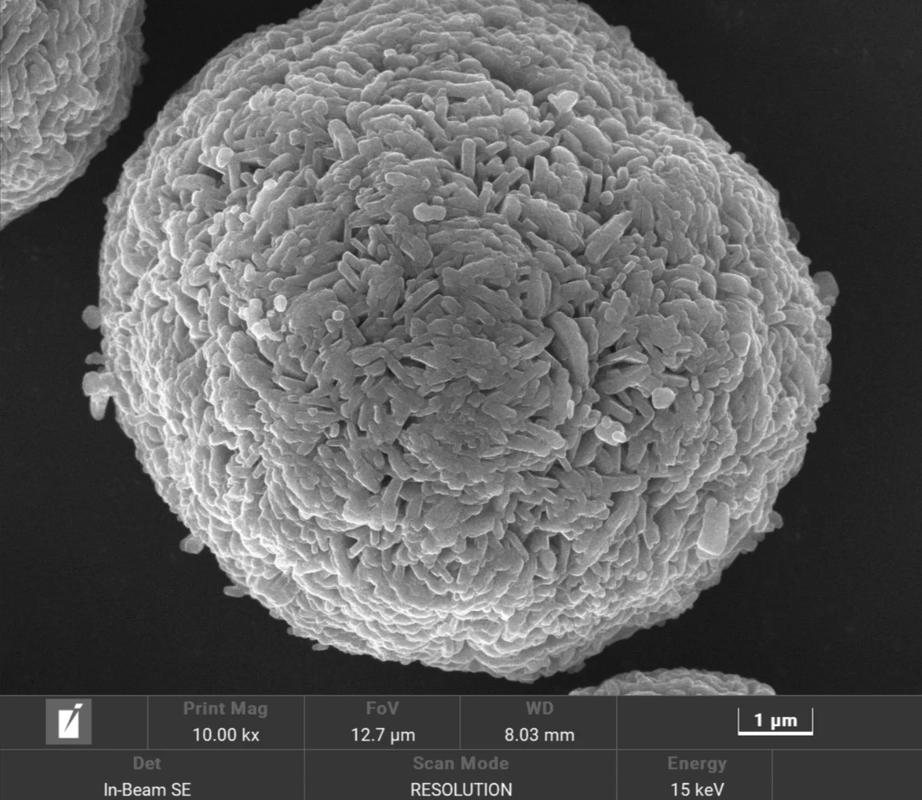

自然里的所有材料，性能都是由原子分子的排列和化学成分决定的，你拿一块铁，它的导电性、硬度都是天生的，最多改改加工方式微调。 超材料不一样，它的性能来自人工设计的微米/纳米级微结构，通过把这些微结构按特定规律排列，能获得自然材料根本不可能拥有的性能。最经典的就是负折射率，自然材料的折射率都是正的，超材料能做到负，能让电磁波拐弯，甚至早期还传出能做“隐身衣”让物体彻底消失，直接把这个概念炒火了。 超材料人工微结构电子显微镜图 但你别听吹得玄乎，超材料不是魔法。它的所有性能，都绕不开物理规则，只是跳出了自然材料的属性限制而已。很多营销号吹什么“万能材料”，纯纯瞎扯。 它的技术边界很清晰：目前能实现的特殊性能，基本都集中在对电磁波、声波的调控上，不是什么领域都能用。你不可能用超材料做一个比钢铁硬十倍还轻十倍的建筑材料，至少目前的理论框架下做不到。

当前产业落地，实际走到了哪一步

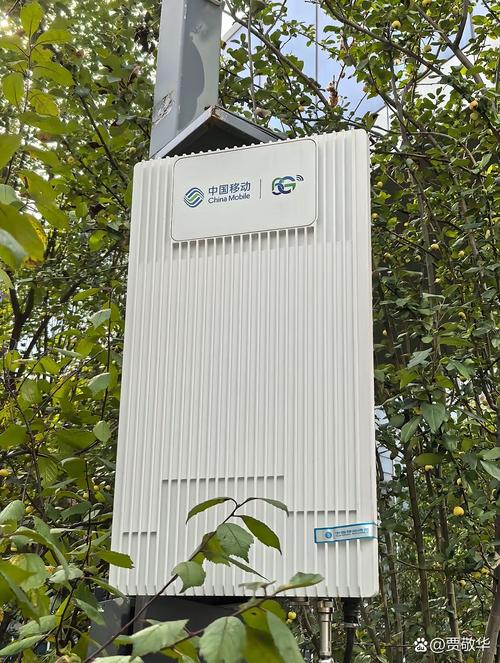

说句实在话，超材料概念出来快二十年了，真正跑通商业化的方向其实只有两个，没那么多花里胡哨的应用。 第一个是军工航空领域的超材料隐身结构，国内最早布局这个方向的企业已经实现量产，用在飞机、舰艇等装备上，比传统的隐身涂层轻三分之一以上，隐身波段更宽，还不容易脱落，解决了传统材料的很多痛点。这块已经不是实验室概念了，有稳定的订单，只是不对普通民用公开而已。 第二个就是最近炒得最热的智能超表面（RIS），用在通信领域，说白了就是一块印了大量人工微结构的面板，能动态调控反射的电磁波信号，用来解决室内、地下车库、山区这些地方的5G/6G信号盲区问题，成本比新建基站低很多。 基站侧6G智能超表面户外测试场景 整个产业链现在的格局很清晰：上游核心是微纳加工设备，高精度光刻、电子束曝光这些核心设备基本都依赖进口，国内厂商还在缓慢突破；中下游的核心是结构设计，超材料的性能全靠结构排列，没有成熟的设计软件根本算不出最优方案，国内几家头部玩家已经掌握了自主的设计工具，门槛很高，新玩家很难挤进去。

挡在大规模应用前的三座大山

别说颠覆行业了，就算是已经落地的方向，也还有一堆问题没解决。 第一座大山是成本。现在要做精度符合要求的微结构，一片A4大小的高性能智能超表面，加工成本就要几千块，放到民用市场，谁会花几千块买一块面板补家里的信号？只有对成本不敏感的特种领域，才愿意为性能买单。良率上不去，批量生产的成本就永远降不下来，这是目前最大的卡脖子问题。 第二座大山是缺少统一标准。现在超材料基本都是定制化开发，做隐身的跟做通信的，结构参数完全不一样，没有统一的设计规范、性能测试标准，没办法像普通钢材、塑料那样大规模量产铺货，每个项目都要重新开模设计，效率低成本高，很难做大。 第三座大山是环境稳定性。很多实验室里做出来的高性能超材料，放到野外风吹日晒半年，热胀冷缩就让微结构变形了，性能直接掉三分之一，根本没法满足长期使用的要求。 说实话，现在八成以上的超材料创业项目，都是拿实验室的样品出来圈钱，根本没解决这些实际的落地问题。

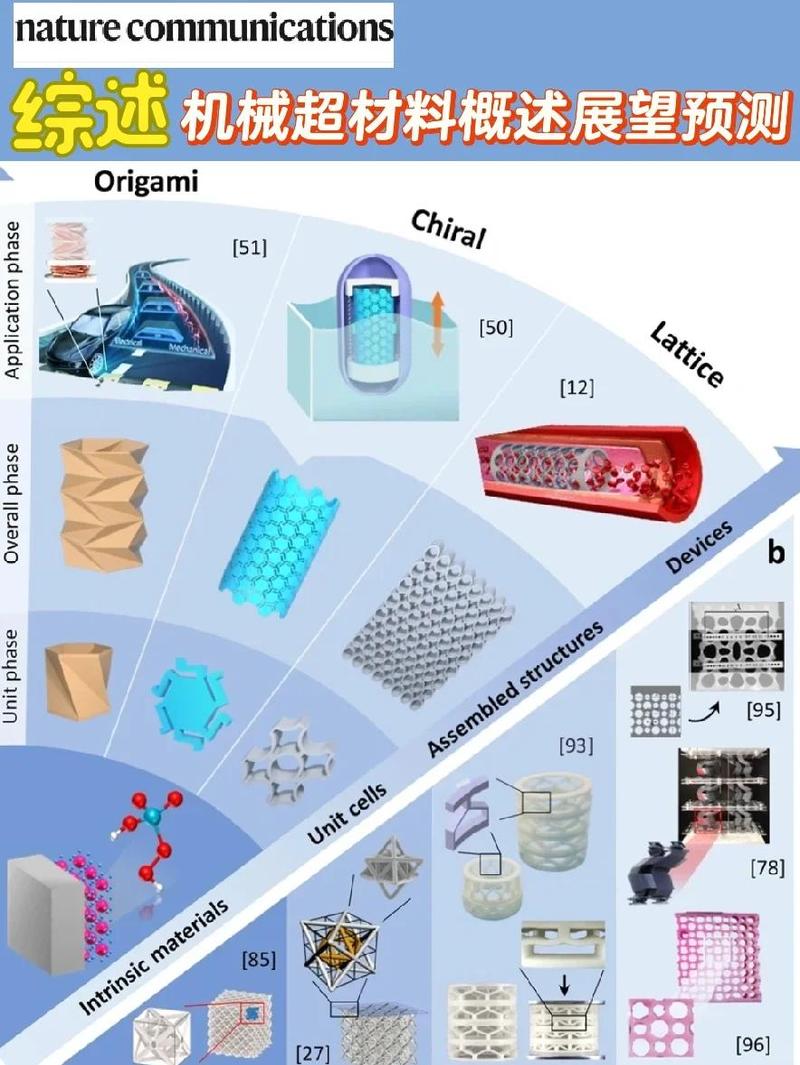

未来三到五年，超材料会怎么走

未来三到五年，超材料会怎么走 第一个判断，特种领域依旧是最大的基本盘，需求会稳定增长，这块国内已经跑通的头部玩家会持续受益，不会有太多新玩家挤进，门槛太高了。 第二个判断，民用领域只会在细分场景试点，不会全面爆发。智能超表面会先在高铁站、大型会展中心这种对信号要求高、又不在乎少量额外成本的场景做信号补盲，三五年内不可能走进普通老百姓的家里，成本降不到那个程度。 第三个判断，技术会往可编程动态超材料的方向走，现在已经有实验室做出来能实时调整结构性能的超材料，未来如果能把成本打下来，可能会在自动驾驶激光雷达、卫星通信这些领域跑出新的增长点。 不过话说回来，不要对超材料抱有不切实际的幻想。它不是能改变世界的魔法，只是一种给现有产业升级的新工具而已。很多概念炒得再热，最后能不能活下来，还是要看能不能解决真实的问题，能不能把成本降到用户能接受的范围。对吧？
