解密 PCB：电子设备的 “神经网络”

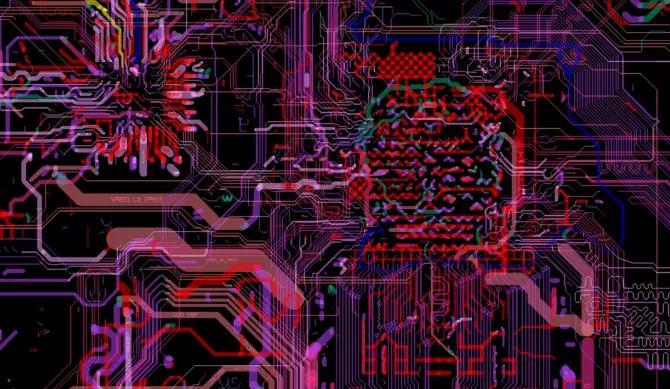

PCB，即印制电路板，是电子设备中不可或缺的核心部件，它如同设备的 “神经网络”，为各类电子元件提供稳定的安装平台和高效的电路连接。无论是我们日常使用的智能手机、笔记本电脑，还是工业生产中的自动化设备、医疗领域的诊断仪器，其内部都离不开 PCB 的支撑。没有 PCB 的合理布局与可靠连接，众多电子元件将无法协同工作，电子设备也难以实现既定功能。

PCB 的核心价值在于将分散的电子元件整合为一个有机整体，通过预设的电路路径实现电流和信号的精准传输。它不仅解决了传统导线连接方式中线路杂乱、易出错的问题，还大大缩小了电子设备的体积、减轻了重量，同时提升了设备的稳定性和可靠性。在电子设备的设计与生产过程中，PCB 的设计质量直接影响着设备的性能、成本和使用寿命，因此成为电子工程领域关注的重点环节之一。

从结构组成来看，PCB 主要包含基板、铜箔线路、阻焊层和丝印层四个核心部分。基板作为 PCB 的基础载体，通常由绝缘性能良好的树脂和增强材料复合而成，常见的有 FR-4 基板，它具备出色的耐高温性和机械强度，能为后续的线路制作和元件安装提供稳定支撑。铜箔线路是 PCB 实现电路连接的关键，通过蚀刻工艺在基板表面形成特定图案的导电线路，这些线路的宽度、间距和厚度会根据电子设备的电流需求和信号传输要求进行精准设计，以确保电流顺畅流通和信号无干扰传输。

阻焊层覆盖在铜箔线路表面，除了需要焊接电子元件的焊盘区域外，其余部分均被阻焊层保护起来。阻焊层通常为绿色，也有红色、蓝色等其他颜色，它不仅能防止铜箔线路氧化生锈，避免线路之间因意外接触而短路，还能在焊接过程中防止焊锡随意流动，保证焊接的准确性。丝印层则位于阻焊层之上，通过丝网印刷的方式将文字、符号和元件标号印在 PCB 表面，这些标识清晰地标明了各个电子元件的安装位置和型号，方便工程师在装配、调试和维修电子设备时快速识别和操作。

根据不同的分类标准，PCB 可分为多种类型，其中按导电层数划分是最常见的方式之一。单面板是结构最简单的 PCB 类型，仅在基板的一面制作铜箔线路，电子元件也只安装在这一面，由于线路布局空间有限，单面板通常用于结构简单、功能单一的电子设备，如计算器、遥控器等。双面板则在基板的两面都制作了铜箔线路，两面的线路通过金属化孔实现电气连接，金属化孔是在 PCB 上钻孔后，在孔壁上电镀一层金属，使两面的线路能够导通，双面板的线路布局空间比单面板大，可实现更复杂的电路设计，广泛应用于手机、平板电脑等消费电子设备。

多层板则是在双面板的基础上，增加了若干层内部导电层，这些内部导电层与表面导电层之间通过金属化孔连接，形成一个多层立体的电路结构。多层板的层数从 4 层、6 层到几十层不等，层数越多，电路设计的灵活性和复杂度越高，能够满足大型电子设备如计算机主板、服务器、通信基站设备等对高密度电路连接的需求。多层板的制作工艺相对复杂，对基板材料、蚀刻精度和层间对齐度的要求更高，因此成本也高于单面板和双面板。

PCB 的制作流程是一个复杂且精密的过程，涉及多个环节，每个环节的质量控制都直接影响最终 PCB 的性能和可靠性。首先是基板裁剪环节，根据设计好的 PCB 尺寸，将大张的基板裁剪成所需的小块基板，裁剪过程中要保证基板的边缘平整，无毛刺和裂纹，避免后续加工过程中基板出现损坏。接下来是钻孔环节，使用高精度钻孔机在基板上钻出用于连接不同导电层的金属化孔和用于安装电子元件的安装孔，钻孔的位置和孔径必须严格按照设计图纸的要求，误差需控制在极小的范围内，否则会影响后续金属化孔的导通效果和元件安装的准确性。

钻孔完成后进入沉铜和电镀环节，沉铜是将基板放入化学镀铜溶液中，在孔壁和基板表面沉积一层薄薄的铜层，使非导电的基板表面和孔壁具备导电性，为后续电镀铜奠定基础。电镀铜则是通过电解的方式，在沉铜层的基础上进一步增厚铜层，使铜箔线路达到设计要求的厚度，确保线路具有足够的载流能力和机械强度。随后是线路制作环节，首先在基板表面均匀涂抹一层感光胶，然后将绘制有线路图案的菲林片覆盖在感光胶上，通过紫外线照射使感光胶发生光化学反应，未被照射到的感光胶会在显影液中溶解，露出需要蚀刻的铜箔区域，最后将基板放入蚀刻液中，蚀刻掉露出的铜箔，留下的铜箔便形成了所需的导电线路。

线路制作完成后，进行阻焊层涂覆和丝印环节，将阻焊油墨通过丝网印刷的方式涂覆在基板表面，经过固化处理后形成阻焊层，然后再通过丝网印刷将丝印图案印在阻焊层上，同样进行固化处理。最后是外形加工和测试环节，根据设计要求，使用冲床或铣床将 PCB 加工成最终的外形，去除多余的部分，然后对 PCB 进行电气性能测试，包括导通测试、绝缘测试和耐压测试等，以检查线路是否导通、有无短路或断路现象、绝缘性能是否符合要求等，测试合格的 PCB 才能进入后续的电子元件装配环节。

在 PCB 的制作和使用过程中，关键材料的选择至关重要，不同的材料具有不同的性能特点，需要根据电子设备的使用环境和性能要求进行合理选择。基板材料作为 PCB 的基础，其性能直接影响 PCB 的耐高温性、机械强度和绝缘性能，除了常见的 FR-4 基板外，还有高频基板、高 Tg 基板等特殊类型的基板。高频基板适用于需要传输高频信号的电子设备，如通信设备中的射频模块，它具有较低的介电常数和介质损耗，能够减少信号在传输过程中的衰减和干扰；高 Tg 基板则具有较高的玻璃化转变温度，在高温环境下仍能保持良好的机械性能和绝缘性能，适用于汽车电子、工业控制等高温工作环境的电子设备。

铜箔是制作 PCB 导电线路的主要材料，根据铜箔的厚度和表面处理方式不同，可分为不同的类型。铜箔的厚度通常用盎司（oz）表示，1 盎司铜箔的厚度约为 35 微米，常见的铜箔厚度有 0.5 盎司、1 盎司、2 盎司等，铜箔厚度越厚，其载流能力越强，适用于电流较大的电路；铜箔的表面处理方式主要有镀锡、镀镍金、抗氧化处理等，镀锡铜箔表面的锡层能够防止铜箔氧化，同时便于焊接；镀镍金铜箔则具有更好的耐磨性和导电性，适用于需要频繁插拔或高可靠性要求的连接部位，如连接器的焊盘；抗氧化处理的铜箔则通过化学处理在表面形成一层保护膜，防止铜箔氧化。

阻焊油墨和丝印油墨也是 PCB 制作中的重要材料，阻焊油墨需要具备良好的绝缘性能、耐高温性和附着力，能够在高温焊接过程中不脱落、不变形，同时还需要具备一定的耐化学腐蚀性，以抵抗日常使用中可能接触到的化学物质侵蚀。丝印油墨则需要具备清晰的印刷效果、良好的附着力和耐磨性，印在 PCB 表面的标识能够长期保持清晰，不易因摩擦或环境因素而模糊或脱落，常见的丝印油墨有环氧树脂型和聚氨酯型等，不同类型的丝印油墨适用于不同的基板材料和使用环境。

PCB 的性能参数是衡量其质量和适用性的重要指标，工程师在设计电子设备时会根据设备的功能需求对这些性能参数进行严格要求。电气性能参数是 PCB 最核心的性能指标之一，包括导通电阻、绝缘电阻和耐压值等。导通电阻是指铜箔线路的电阻值，导通电阻越小，电流在传输过程中的损耗越小，有利于提升电子设备的能效，通常要求导通电阻控制在较小的范围内，具体数值根据线路的长度、宽度和厚度而定；绝缘电阻是指 PCB 上不同导电线路之间或导电线路与基板之间的电阻值，绝缘电阻越大，说明 PCB 的绝缘性能越好，越不容易发生短路现象，一般要求绝缘电阻不低于 10^10 欧姆；耐压值则是指 PCB 能够承受的最高电压，在规定的耐压值范围内，PCB 不会发生绝缘击穿现象，耐压值的大小与基板材料、线路间距和阻焊层性能有关，不同应用场景的 PCB 对耐压值的要求不同，如高压电源设备中的 PCB 需要具备较高的耐压值。

机械性能参数主要包括 PCB 的弯曲强度、冲击强度和耐热性等。弯曲强度是指 PCB 在受到弯曲力作用时抵抗断裂的能力，PCB 在装配和使用过程中可能会受到一定的弯曲力，良好的弯曲强度能够防止 PCB 断裂；冲击强度则是指 PCB 在受到冲击载荷时的抵抗能力，避免因意外撞击而损坏；耐热性是指 PCB 在高温环境下保持性能稳定的能力，包括耐高温焊接性和长期耐热性，耐高温焊接性要求 PCB 在焊接过程中能够承受 200℃以上的高温而不发生变形、分层或损坏，长期耐热性则要求 PCB 在电子设备的正常工作温度范围内长期使用时，性能不发生明显退化。

PCB 在长期使用过程中，可能会因环境因素、使用不当或自身老化等原因出现故障，因此定期的检测和维护对于保障电子设备的正常运行至关重要。PCB 常见的故障类型包括线路断路、短路、焊盘脱落和基板损坏等。线路断路通常是由于铜箔线路氧化、腐蚀或受到外力拉扯断裂导致，表现为电子设备相应功能失效；线路短路则可能是由于阻焊层损坏，导致相邻线路接触导通，或焊锡溢出造成线路之间短路，短路可能会导致电子元件烧毁，甚至引发设备故障；焊盘脱落通常是由于焊接温度过高或焊接次数过多，导致焊盘与基板之间的附着力下降，焊盘脱落会使电子元件无法正常焊接固定；基板损坏则可能是由于外力撞击、高温烘烤或化学腐蚀等原因，导致基板出现裂纹、分层或变形，影响 PCB 的整体性能。

在 PCB 的检测过程中，常用的检测方法包括外观检查、导通测试和绝缘测试等。外观检查是通过肉眼或放大镜观察 PCB 的表面状况，检查是否存在线路损伤、阻焊层脱落、丝印模糊、基板裂纹等明显缺陷；导通测试则使用导通测试仪，逐一检测 PCB 上各个线路的导通情况，判断是否存在断路现象，测试时需要将测试仪的探针分别接触线路的两端，若测试仪显示导通，则说明线路正常，否则存在断路故障；绝缘测试则使用绝缘电阻测试仪，检测不同线路之间或线路与基板之间的绝缘电阻值，判断是否存在绝缘不良或短路现象，测试时需要在测试部位施加一定的电压，测量其绝缘电阻值，若绝缘电阻值低于规定标准，则说明存在绝缘故障。

对于 PCB 的维护，日常使用中应注意避免电子设备受到剧烈撞击或振动，防止 PCB 出现物理损坏；同时要保持电子设备工作环境的清洁和干燥，避免灰尘、湿气和腐蚀性气体对 PCB 造成侵蚀；在进行电子设备维修时，应使用合适的焊接工具和焊接温度，避免焊接温度过高或焊接时间过长，损坏 PCB 的焊盘和基板。如果发现 PCB 出现故障，应及时进行维修或更换，对于简单的线路断路故障，可以通过焊接细导线的方式进行修复；对于焊盘脱落或基板损坏等严重故障，则需要更换新的 PCB，以确保电子设备能够恢复正常工作。

PCB 作为电子设备的核心组成部分，其质量和性能直接关系到电子设备的整体表现。了解 PCB 的结构、类型、制作流程、材料选择、性能参数及检测维护知识，不仅有助于电子工程师更好地进行 PCB 设计和电子设备研发，也能帮助普通用户更深入地了解电子设备的工作原理，在日常使用和维护电子设备时更加科学合理。随着电子技术的不断进步，PCB 的制作工艺和材料性能也在不断提升，为电子设备向小型化、轻量化、高性能化发展提供了有力支撑，成为推动电子产业持续发展的重要基础。
