PCB：电子设备的 “神经网络”

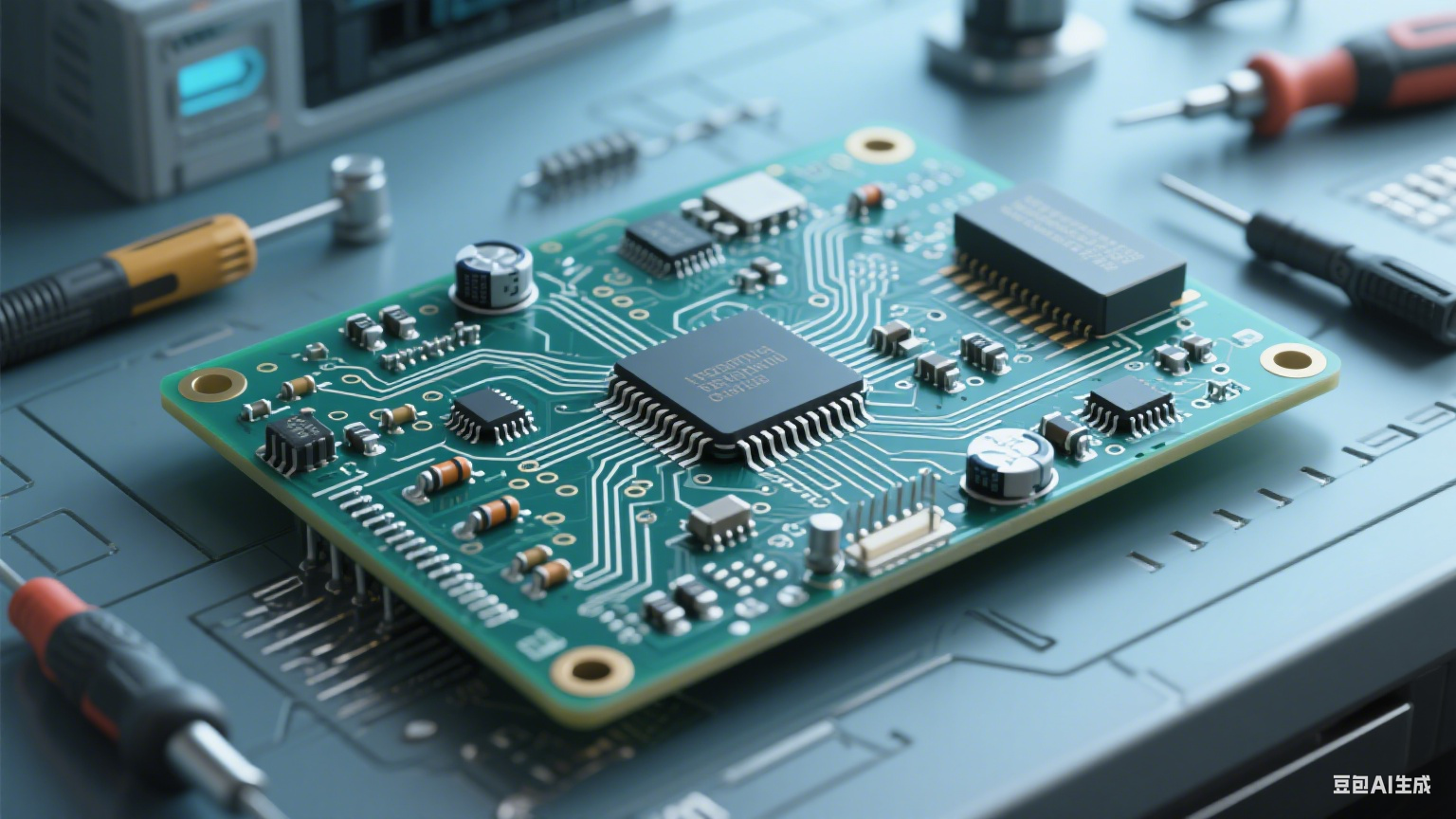

打开身边任何一件电子设备，小到智能手机、无线耳机，大到笔记本电脑、智能电视，内部都能看到一块或多块带着密密麻麻线路和元件的绿色基板。这块基板就是印制电路板，简称 PCB，它如同电子设备的 “神经网络”，默默承担着连接各个电子元件、传递电信号的关键作用，没有它，绝大多数电子设备都无法正常工作。

PCB 的核心价值在于将分散的电子元件整合为一个有序的整体。早期电子设备采用点对点的接线方式，元件之间用导线逐一连接，不仅需要大量人工焊接，还容易出现接线错误、线路干扰等问题，设备体积也难以缩小。PCB 的出现彻底改变了这一局面，它通过在绝缘基板上印制导电线路，让电阻、电容、芯片等元件可以直接焊接在预设的位置上，既简化了装配流程，又提高了电路的稳定性和可靠性，为电子设备向小型化、轻量化、高性能方向发展奠定了基础。

从结构来看，PCB 主要由绝缘基板、导电图形和焊盘三部分组成。绝缘基板通常采用环氧树脂玻璃布材质，这种材料具有良好的绝缘性、耐热性和机械强度，能为导电线路提供稳定的支撑；导电图形一般由铜箔蚀刻而成，它们按照电路设计的需求在基板表面或内部形成复杂的线路网络，负责传递电信号和电力；焊盘则是导电图形上用于焊接电子元件的圆形或方形区域，其大小和间距会根据元件的规格进行精准设计。

根据导电线路的层数，PCB 可分为单面板、双面板和多层板三种类型。单面板的导电线路仅分布在基板的一面，另一面用于焊接元件，结构简单、成本较低，常用于电路简单的电子设备，如计算器、遥控器等。双面板的基板两面都有导电线路，两面线路通过基板上的金属化孔（过孔）实现电气连接，能容纳更复杂的电路，广泛应用于手机、平板电脑等便携式电子设备。多层板则是在基板内部增加了一层或多层导电线路，层与层之间同样通过过孔连接，这种结构可以在有限的面积内实现更密集的线路布局，满足高性能电子设备的需求，如计算机主板、服务器、通信基站设备等，目前常见的多层板有 4 层、6 层、8 层甚至更多层数。

PCB 的制作过程是一项精密的系统工程，涉及多个环节，每一步都对精度和质量有严格要求。首先是设计环节，工程师会使用专业的电路设计软件（如 Altium Designer、PADS 等）绘制 PCB 的电路图和布局图，确定导电线路的走向、元件的位置、过孔的数量和尺寸等参数，设计完成后还需要进行仿真测试，确保电路性能符合要求。

接下来是基板预处理，将裁剪好的环氧树脂玻璃布基板进行清洁和干燥处理，去除表面的油污和杂质，保证后续铜箔与基板的结合力。然后进入覆铜环节，通过热压工艺将薄薄的铜箔（通常厚度为 18μm、35μm 或 70μm）紧密贴合在基板的表面（单面板）或两面（双面板），对于多层板，还需要将预制好的内层线路板与外层基板、铜箔依次叠加后进行热压，形成多层基板结构。

覆铜完成后就进入关键的线路制作环节，这一步主要通过光刻和蚀刻工艺实现。首先在铜箔表面均匀涂抹一层光刻胶，然后将设计好的 PCB 线路图通过光刻机投射到光刻胶上，曝光后的光刻胶会发生化学变化，未曝光的区域（即需要保留的线路部分）会在后续的显影过程中被保留下来，而曝光区域的光刻胶则会被去除。随后将基板放入蚀刻液（常用氯化铁溶液或酸性氯化铜溶液）中，蚀刻液会腐蚀掉没有光刻胶保护的铜箔部分，待蚀刻完成后，再去除剩余的光刻胶，基板表面就会留下与设计图一致的导电线路。

线路制作完成后，需要进行过孔加工和金属化处理。对于双面板和多层板，需要使用钻孔机在基板上钻出用于连接不同层面线路的过孔，钻孔的直径通常在 0.2mm-1.6mm 之间，精度要求极高，误差需控制在几微米以内。钻孔完成后，通过化学镀铜和电镀铜工艺，在过孔的内壁沉积一层均匀的铜层，使过孔具备导电能力，实现不同层面线路的电气连接。

之后是阻焊层涂覆环节，在基板表面（除焊盘外）涂覆一层绿色的阻焊油墨（也有红色、蓝色等其他颜色，但绿色最为常见），阻焊层不仅能保护导电线路免受外界环境的腐蚀和氧化，还能防止焊接时出现桥连（即相邻焊盘之间的焊锡粘连导致短路），同时也能起到一定的绝缘作用。涂覆完成后，通过曝光和显影工艺，将焊盘区域的阻焊油墨去除，露出焊盘以便后续焊接元件。

最后是丝印和表面处理环节。丝印是使用丝网印刷技术在阻焊层表面印制文字、符号和元件标号，方便后续的元件焊接和维修。表面处理则是对焊盘进行处理，常用的处理方式有热风整平（HASL）、沉金、沉银、 osp（有机 solderability preservative，有机保焊剂）等，不同的表面处理方式各有特点，如沉金工艺能提供良好的焊接性能和抗氧化性，常用于高精度、高可靠性的 PCB，而热风整平工艺成本较低，适用于一般需求的 PCB。表面处理完成后，还需要对 PCB 进行严格的质量检测，确保线路导通性、绝缘性能、尺寸精度等指标都符合设计要求，合格的 PCB 才能进入后续的元件焊接和组装环节。

在 PCB 的使用过程中，质量和可靠性至关重要，任何微小的缺陷都可能导致电子设备故障。常见的 PCB 质量问题包括线路开路（线路断裂导致信号无法传递）、短路（相邻线路意外连通）、过孔不通、焊盘脱落、阻焊层脱落等。为避免这些问题，除了在制作过程中严格控制各环节的工艺参数外，还需要进行全面的质量检测。常用的检测方法有目视检测（检查表面是否有划痕、污渍、焊盘变形等）、导通测试（使用专用设备检测线路是否导通，有无开路或短路）、绝缘测试（检测线路之间的绝缘性能是否符合要求）、X 射线检测（用于检测多层板内部的过孔质量和线路连接情况，以及元件焊接后的焊点质量）等。

PCB 作为电子信息产业的基础元器件，其应用范围几乎涵盖了所有电子领域。除了我们日常使用的消费电子产品外，在工业控制设备（如 PLC、变频器）、汽车电子（如车载导航、发动机控制系统、自动驾驶传感器）、医疗电子设备（如心电图机、超声诊断仪、医疗监护仪）、航空航天设备（如卫星通信系统、航天器控制系统）等领域，PCB 都发挥着不可或缺的作用。不同领域对 PCB 的要求也存在差异，例如航空航天领域的 PCB 需要具备极高的可靠性和抗恶劣环境能力（如耐高温、耐低温、抗振动、抗辐射），医疗电子领域的 PCB 则对生物相容性和稳定性有严格要求，而汽车电子领域的 PCB 需要能承受高温、高湿度和频繁振动的工作环境。

尽管 PCB 在电子设备中占据重要地位，但大多数用户在使用电子设备时并不会注意到它的存在。它就像电子设备的 “幕后功臣”，用精密的线路和稳定的性能，确保每一个电子元件都能正常工作，每一个电信号都能准确传递。了解 PCB 的结构、类型和制作过程，不仅能帮助我们更好地理解电子设备的工作原理，也能让我们对电子信息产业的基础制造环节有更清晰的认识。从一块简单的单面板到复杂的多层板，PCB 的发展始终与电子技术的进步紧密相连，它的精密制造工艺，也体现了现代电子制造业对细节和质量的极致追求。
