电路板上的微观史诗：PCbA 加工的匠心之旅

当我们指尖划过智能手机的光滑屏幕，或是聆听笔记本电脑里流淌的音乐，很少有人会留意到这些精密电子设备的 “心脏”—— 那块布满细小元件的电路板。这块看似普通的绿色基板，承载着无数电子信号的传递与转换，而赋予它生命的，正是 PCbA 加工这门融合了精密技术与极致耐心的工艺。PCbA，即印刷电路板组件，它并非简单的零件拼接，而是一场在微观世界里展开的精密舞蹈，每一个焊点、每一颗元件的安放，都凝聚着工程师们对细节的极致追求。

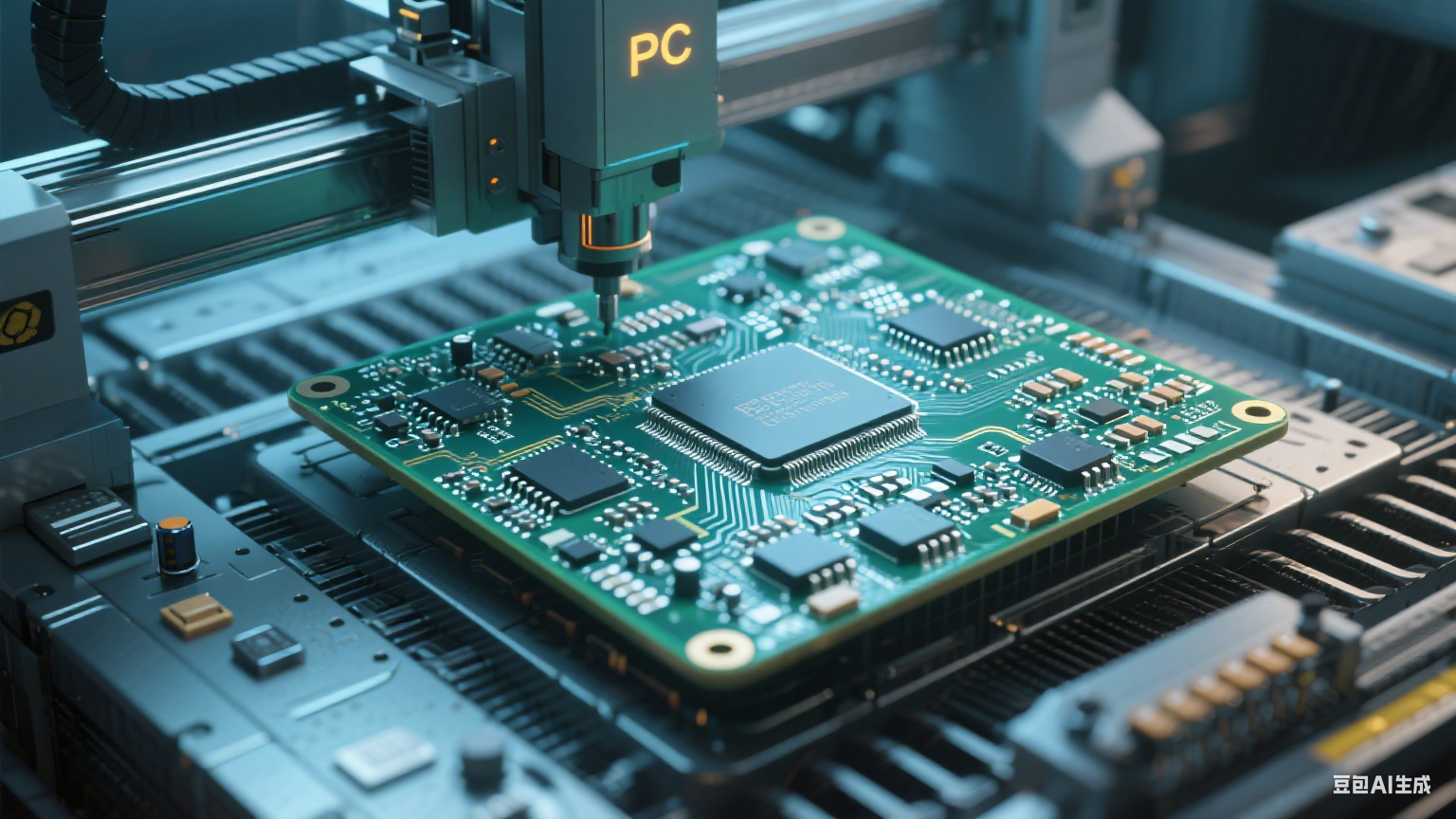

从一块空白的 PCB 基板到成为能驱动设备运行的功能组件，PCbA 加工走过的旅程远比想象中复杂。它像一位工匠雕琢玉器，需要经过多道严谨的工序，每一步都不容有丝毫差错。首先要进行的是焊膏印刷，这一步如同为画布调配颜料，需要将特制的焊膏均匀涂抹在 PCB 板的焊盘上，焊膏的厚度、均匀度都直接影响后续元件焊接的质量。接着是元件贴装，这一环节仿佛在微型舞台上摆放演员，自动化贴片机凭借超高的精度，将电阻、电容、芯片等细小元件准确无误地放置在预设位置，有些元件的尺寸甚至比米粒还要小，贴装精度需控制在微米级别。

元件贴装完成后，便进入回流焊接环节，这堪称 PCbA 加工中的 “炼金术”。PCB 板被送入回流焊炉，炉内温度按照预设的曲线逐步升高，焊膏中的助焊剂先融化，清除元件引脚和焊盘上的氧化层，随后焊锡融化，在表面张力的作用下形成牢固的焊点。这个过程中，温度的控制至关重要，过高会损坏元件，过低则无法形成合格焊点，就像厨师掌控火候般，多一分少一分都会影响最终的 “菜品” 质量。焊接完成后，还需经过严格的检测，光学检测设备如同火眼金睛，能快速识别焊点的虚焊、漏焊、桥连等缺陷，对于一些复杂的芯片，还需要借助 X 射线检测设备，查看内部焊点的质量，确保每一块 PCbA 都完美无瑕。

在 PCbA 加工的世界里，技术的迭代从未停歇，就像时间长河中不断涌现的新航标，指引着行业向前发展。曾经，人工插装元件是主流方式，工人需要用镊子将一个个元件插入 PCB 板的孔中，效率低下且容易出错。如今，全自动贴片机每小时可贴装数万甚至十几万颗元件，精度达到 0.01 毫米级别，相当于人类头发丝直径的几分之一。同时，无铅焊接技术的普及，让 PCbA 加工更加环保，减少了对环境的污染，这不仅是技术的进步，更是行业对地球家园的责任担当。柔性 PCB 板的应用则打破了传统刚性基板的限制，使得 PCbA 可以适应更复杂的设备形态，从可折叠手机到智能穿戴设备，柔性 PCbA 都在其中扮演着重要角色，为电子设备的创新提供了更多可能。

不同行业对 PCbA 的需求如同多彩的光谱，各有侧重，加工工艺也需随之调整，展现出极强的适应性。在汽车电子领域，PCbA 需要承受高低温、振动、潮湿等恶劣环境的考验，因此在加工过程中，会选用耐高温、抗老化的元件和材料，焊接工艺也会进行特殊处理，确保在汽车的整个生命周期内都能稳定工作。医疗电子领域对 PCbA 的可靠性和安全性要求更高，每一块用于医疗设备的 PCbA 都需要经过严格的灭菌处理和追溯管理，从元件采购到加工生产，每一个环节都有详细的记录，一旦出现问题，可快速追溯源头，保障患者的生命安全。而消费电子领域则更注重 PCbA 的小型化和低成本，在有限的空间内集成更多功能，同时控制生产成本，满足大众对电子设备性价比的需求。

PCbA 加工不仅是一门技术，更是一种匠心的传承与坚守。在现代化的加工车间里，自动化设备高效运转，但背后依然离不开工程师们的智慧与付出。他们会根据不同的产品需求，精心设计加工流程和参数，反复调试设备，确保每一个环节都达到最佳状态。当遇到复杂的技术难题时，他们会查阅大量资料，进行无数次实验，直到找到解决方案。这种对完美的追求，如同匠人打磨一件艺术品，不允许有任何瑕疵。正是这份匠心，让 PCbA 加工不断突破技术瓶颈，为电子产业的发展提供了坚实的支撑。

从一块小小的 PCB 基板，到承载着复杂功能的 PCbA 组件，这中间凝聚了无数人的心血与智慧，也见证了电子产业的蓬勃发展。未来，随着 5G、人工智能、物联网等技术的不断推进，PCbA 加工还将迎来更多新的挑战与机遇，它将继续在微观世界里书写着属于自己的传奇，为更多创新电子设备注入生命，陪伴我们走向更加智能、便捷的未来。那么，当我们下次使用电子设备时，是否会对这块小小的电路板多一份了解与敬畏呢？

常见问答

1. Q：PCbA 加工中，焊膏印刷后为什么需要尽快进行元件贴装？

A：焊膏中含有助焊剂和焊锡粉末，印刷后若放置时间过长，助焊剂容易挥发，导致焊锡粉末氧化，影响后续焊接质量，可能出现虚焊、焊点强度不足等问题，因此通常要求在焊膏印刷后的 2-4 小时内完成元件贴装。

2. Q：光学检测设备无法检测到的 PCbA 缺陷，通常会采用什么方法检测？

A：对于光学检测设备无法识别的内部焊点缺陷，如 BGA（球栅阵列）芯片底部的焊点，一般会使用 X 射线检测设备。X 射线能穿透 PCB 板和元件，清晰显示内部焊点的形态，从而判断是否存在虚焊、空洞等缺陷。

3. Q：无铅焊接与传统有铅焊接相比，在加工工艺上主要有哪些区别？

A：无铅焊锡的熔点比传统有铅焊锡高，因此回流焊炉的温度曲线需要重新设定，升温速率和峰值温度都要相应调整；同时，无铅焊锡的润湿性较差，对 PCB 板焊盘和元件引脚的清洁度要求更高，焊接前需要确保表面无氧化层和污染物。

4. Q：柔性 PCbA 在加工过程中，需要特别注意哪些问题？

A：柔性 PCB 板材质柔软，在传送和加工过程中容易变形，因此需要使用专用的夹具固定；焊接时温度不能过高，否则会损坏基板的柔性材料；此外，柔性 PCbA 的弯折区域不能布置元件和焊点，避免在弯折过程中造成元件脱落或焊点断裂。

5. Q：PCbA 加工完成后，为什么还要进行老化测试？

A：老化测试是模拟 PCbA 在实际使用环境下的工作状态，通过长时间（通常为 24-72 小时）在特定温度、湿度和电压条件下运行，让潜在的缺陷（如元件早期失效、焊点接触不良等）提前暴露，从而筛选出不合格产品，提高交付给客户的 PCbA 的可靠性和稳定性。
