印制电路板：电子设备的核心连接基石

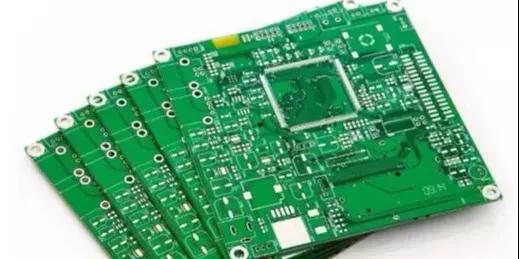

印制电路板（PCB）作为电子元器件电气连接的载体，早已渗透到现代生活的每一个角落。从我们日常使用的智能手机、笔记本电脑，到工业生产中的自动化设备、医疗领域的诊断仪器，再到航空航天领域的精密控制系统，几乎所有电子设备都离不开 PCB 的支撑。它通过预设的电路图案，将电阻、电容、芯片等各类电子元件有序连接，实现电能与信号的高效传输，是保障电子设备稳定运行的关键基础部件。

PCB 的发展历程与电子工业的进步紧密相连。早期电子设备采用导线手工连接元件，不仅组装效率低、体积庞大，还容易出现接触不良等故障。随着电子元件小型化和设备集成化需求的提升，PCB 技术应运而生。经过数十年的演进，PCB 已从最初的单面板发展到双面板、多层板，甚至出现了柔性 PCB、刚柔结合 PCB 等特殊类型，能够适应不同场景下的安装需求和使用环境。

从结构类型划分，PCB 可分为单面板、双面板和多层板三大类。单面板仅在基材的一面印制电路，结构简单、成本较低，常用于收音机、遥控器等功能相对简单的电子设备；双面板则在基材两侧均制作电路，通过过孔实现两面电路的导通，适用于元件密度稍高的设备，如小型家用电器；多层板则是将多层面板通过绝缘层和黏合剂交替压合而成，层间通过过孔连接，可实现更复杂的电路设计，广泛应用于智能手机、服务器、航空航天设备等高端电子领域。

PCB 的制造过程是一项精密且复杂的系统工程，涉及多个关键环节，每一步都对最终产品的质量和性能有着直接影响。首先是基材准备，常用的基材为覆铜板，由绝缘层（多为环氧树脂）和铜箔组成，需要根据设计要求选择合适的厚度和材质；接下来是电路设计与制板，工程师通过专业的 EDA（电子设计自动化）软件完成电路原理图和 PCB 布局设计，随后将设计文件传输到制板设备，通过光刻、蚀刻等工艺在覆铜板上形成预设的电路图案；蚀刻完成后，需要进行钻孔工序，为层间连接和元件焊接预留孔洞，钻孔精度需控制在微米级别；之后是沉铜和电镀工艺，通过化学沉积和电解的方式在孔洞内壁和电路表面形成均匀的铜层，增强电路的导电性和可靠性；最后是阻焊层涂覆、丝印、外形加工和质量检测等环节，阻焊层可保护电路免受外界环境影响，丝印则用于标注元件位置和型号，外形加工通过冲压或切割设备将 PCB 裁剪成设计形状，质量检测则通过光学检测、电气测试等手段确保产品符合标准。

随着电子技术的不断发展，PCB 行业也呈现出一系列新的发展趋势，以满足日益增长的高性能、小型化、低功耗需求。一是高密度化趋势，随着芯片集成度的不断提高，对 PCB 的布线密度要求也越来越高，微小孔径、精细线宽线距成为发展方向，目前已出现孔径小于 0.1mm、线宽线距小于 0.1mm 的高密度 PCB 产品；二是高速信号传输趋势，在 5G 通信、高速计算等领域，信号传输速率不断提升，对 PCB 的信号完整性要求也随之提高，需要采用低损耗基材、优化布线设计等方式减少信号衰减和干扰；三是绿色环保趋势，随着全球环保意识的增强，PCB 制造过程中对有害物质的限制越来越严格，无铅焊接、无卤基材等环保技术得到广泛应用，同时，PCB 的回收利用技术也成为研究热点，以实现资源的循环利用；四是柔性化和一体化趋势，柔性 PCB 具有可弯曲、重量轻、体积小等优点，适用于可穿戴设备、折叠屏手机等新型电子设备，而刚柔结合 PCB 则结合了刚性 PCB 和柔性 PCB 的优点，可实现更复杂的安装布局，满足多样化的设计需求。

在应用领域方面，PCB 的身影几乎遍布所有电子相关行业，不同行业对 PCB 的性能要求也各有侧重。在消费电子领域，智能手机、平板电脑、智能手表等设备对 PCB 的小型化、轻量化、高密度要求极高，同时需要具备良好的柔性和可靠性，以适应设备的复杂结构和使用环境；在工业控制领域，PCB 需要具备较高的抗干扰能力、耐高温性和稳定性，以适应工业现场的恶劣环境，保障自动化设备的长期稳定运行；在医疗电子领域，医疗设备对 PCB 的精度和可靠性要求更为严苛，如心脏起搏器、核磁共振仪等设备中的 PCB，不仅需要具备良好的电气性能，还需符合医疗行业的严格标准，确保使用安全；在航空航天领域，PCB 需要承受极端的温度、湿度、振动等环境条件，同时具备抗辐射能力，以保障航天器和航空设备的正常运行，因此对基材选择、制造工艺和质量检测都有着极高的要求。

PCB 行业的发展不仅推动了电子设备的更新换代，也为全球电子产业链的稳定运行提供了重要支撑。目前，全球 PCB 产业已形成了较为完善的产业链体系，从基材、铜箔、油墨等原材料供应，到 PCB 设计、制造、测试，再到下游电子设备组装，各个环节紧密相连。中国作为全球最大的电子设备生产国和消费国，也是全球 PCB 产业的重要生产基地，拥有完整的 PCB 产业链和庞大的市场需求，在全球 PCB 市场中占据重要地位。随着国内电子制造业的不断升级和技术创新能力的提升，中国 PCB 企业在高端产品领域的竞争力也在逐步增强，推动全球 PCB 行业向更高质量、更高性能的方向发展。

面对电子技术的快速迭代和市场需求的不断变化，PCB 行业仍需持续加大技术研发投入，突破关键技术瓶颈，提升产品的核心竞争力。同时，还需关注环保和可持续发展，推动产业向绿色、低碳方向转型。未来，随着人工智能、物联网、新能源汽车等新兴领域的快速发展，PCB 作为电子设备的核心部件，必将迎来更广阔的发展空间，而其技术的不断进步，也将进一步推动电子产业的创新与变革，为人们的生活和社会发展带来更多可能性。那么，在这些新兴领域中，PCB 技术还将面临哪些新的挑战，又会孕育出哪些新的创新方向呢？这需要行业从业者、科研人员以及相关领域的参与者共同探索与实践。
