SMT 贴片加工:电子制造领域的核心技术解析

SMT 贴片加工:电子制造领域的核心技术解析

在现代电子制造产业中,SMT(Surface Mount Technology,表面贴装技术)贴片加工已成为主流工艺。这种技术通过将元器件直接贴装在印制电路板(PCB)表面,替代了传统的通孔插装技术,不仅大幅缩小了电子产品体积,还提升了生产效率与产品性能。从智能手机、笔记本电脑到智能穿戴设备、汽车电子,几乎所有小型化、高精度的电子产品都依赖 SMT 贴片加工实现批量生产。

一、SMT 贴片加工的核心优势

相较于传统通孔插装技术(THT),SMT 贴片加工具备多方面显著优势,这些优势使其成为电子制造业升级的关键推动力。

首先是小型化与高密度封装。SMT 元器件体积远小于传统插装元器件,例如 0402 规格(长 0.4mm、宽 0.2mm)的片式电阻、电容,可在单位面积 PCB 上实现更多元器件的贴装。同时,BGA(球栅阵列封装)、QFP(四方扁平封装)等 SMT 专用元器件,通过底部或四周的引脚实现高密度连接,使 PCB 设计更紧凑,为电子产品小型化提供可能,比如智能手机的主板面积可控制在几平方厘米内。

其次是生产效率大幅提升。SMT 贴片加工采用自动化生产线,从焊膏印刷、元器件贴装到回流焊接,各环节均由精密设备完成,一条标准 SMT 生产线每小时可完成数千甚至数万片 PCB 的加工。相比之下,传统 THT 技术需要人工插装元器件,不仅速度慢,还易出现人为失误。此外,SMT 生产线可实现 24 小时连续运行,进一步提升了批量生产能力,满足电子产品大规模市场需求。

再者是产品可靠性与性能优化。SMT 元器件通过焊膏与 PCB 表面紧密连接,焊点接触面积大,机械强度高,能有效抵抗振动、冲击等外部环境影响,降低元器件脱落风险。同时,短的电路路径减少了信号传输延迟与干扰,提升了电子产品的电气性能,尤其适用于高频、高速信号处理的设备,如 5G 通信模块、服务器主板等。

最后是成本控制优势。虽然 SMT 生产线初期设备投入较高,但长期来看,其自动化生产减少了人工成本,元器件小型化降低了材料与运输成本,PCB 面积缩小也节省了基板成本。此外,SMT 工艺的不良率较低,减少了返工与报废成本,综合下来显著降低了电子产品的制造成本。

二、SMT 贴片加工的完整工艺流程

SMT 贴片加工是一个系统性工程,需经过多个精密环节的协同配合,每个环节的质量控制直接影响最终产品性能。其核心工艺流程主要包括焊膏印刷、元器件贴装、回流焊接、检测与返修四大步骤。

(一)焊膏印刷

焊膏印刷是 SMT 加工的首要环节,目的是在 PCB 的焊盘上均匀涂抹一层焊膏,为后续元器件焊接提供介质。该环节需用到丝印机、钢网、焊膏等设备与材料,具体操作分为三步:

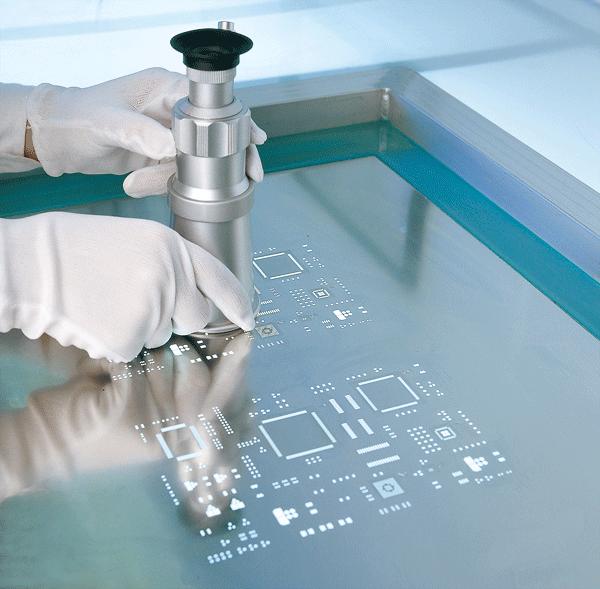

  1. 钢网制作:根据 PCB 设计文件(Gerber 文件),在金属钢片上蚀刻出与焊盘对应的镂空图案,钢网的厚度与开口大小需根据焊膏类型、元器件引脚间距精确设定,例如 0.5mm 间距的 QFP 元器件,钢网开口通常为 0.3mm-0.35mm,确保焊膏量适中。
  2. 焊膏准备:焊膏由焊锡粉末与助焊剂按比例混合而成,使用前需在室温下回温(避免水汽凝结),并通过搅拌使成分均匀。不同焊接需求需选择对应焊膏,如高温焊膏(熔点 217℃以上)适用于多层板焊接,低温焊膏(熔点 138℃左右)适用于热敏元器件。
  3. 印刷操作:将 PCB 固定在丝印机工作台上,钢网对准 PCB 定位孔,丝印机的刮刀以设定速度(通常 50mm/s-100mm/s)和压力(10N-30N)划过钢网,焊膏通过镂空图案转移到焊盘上。印刷后需检查焊膏是否均匀、有无少锡、多锡、连锡等问题,确保每个焊盘的焊膏量符合标准。

(二)元器件贴装

元器件贴装是将 SMT 元器件精准放置在已印刷焊膏的 PCB 焊盘上,该环节依赖高速贴片机实现自动化操作,核心要求是 “高精度、高速度、高稳定性”。具体流程如下:

  1. 元器件供料:元器件通过编带、托盘或管状料盒等方式装载,编带式元器件由送料器将编带逐段送至贴片机吸嘴下方,托盘式元器件则通过托盘架提升至指定位置,确保贴片机可顺利吸取。
  2. 视觉定位与吸取:贴片机配备高清视觉系统,首先对 PCB 进行定位(通过 PCB 上的基准点),然后吸嘴根据元器件类型选择合适尺寸,通过负压吸取元器件。吸取后,视觉系统会对元器件进行识别,确认元器件型号、方向是否正确,并校准位置偏差(X、Y 轴偏移与角度偏移)。
  3. 精准贴装:贴片机根据 PCB 设计文件中的坐标信息,将校准后的元器件准确放置在对应焊盘的焊膏上,贴装压力需精确控制(通常 0.1N-1N),压力过大会压伤元器件或 PCB,压力过小则可能导致元器件与焊膏接触不充分。对于微型元器件(如 01005 规格),贴装精度需达到 ±0.02mm,确保引脚与焊盘完全对齐。

(三)回流焊接

回流焊接是通过加热使焊膏熔化,将元器件引脚与 PCB 焊盘永久连接的过程,该环节需严格控制温度曲线,避免因温度不当导致焊接缺陷。回流焊炉通常分为四个温区,各温区功能与温度设定如下:

  1. 预热区:温度从室温升至 120℃-150℃,升温速率控制在 1℃/s-3℃/s,目的是逐步加热 PCB 与元器件,蒸发焊膏中的助焊剂溶剂,避免后续高温导致溶剂急剧挥发产生气泡,同时保护热敏元器件免受骤热损伤。
  2. 恒温区(浸润区):温度维持在 150℃-180℃,时间约 60s-120s,该阶段助焊剂充分活化,去除焊盘与元器件引脚上的氧化层,为焊接做好准备,同时使 PCB 各区域温度均匀,减少温度差。
  3. 回流区(峰值区):温度快速升至焊膏熔点以上(如 Sn63/Pb37 焊膏熔点 183℃,峰值温度通常设为 210℃-230℃),时间约 30s-60s,焊膏在此阶段熔化并润湿焊盘与引脚,形成焊点。峰值温度需严格控制,过高会导致元器件损坏或 PCB 变形,过低则焊膏无法完全熔化,形成虚焊。
  4. 冷却区:温度从峰值快速降至室温,冷却速率控制在 2℃/s-5℃/s,使焊点快速凝固,形成稳定的金属结构,避免焊点因缓慢冷却出现晶粒粗大,影响机械强度与电气性能。

(四)检测与返修

检测是确保 SMT 加工质量的关键环节,通过专业设备排查焊接缺陷,对不合格产品进行返修,保障产品可靠性。常见检测方式与返修流程如下:

  1. 外观检测(AOI):采用自动光学检测(AOI)设备,通过高清相机拍摄 PCB 图像,与标准图像对比,识别少锡、多锡、连锡、元器件偏移、缺件、反向等缺陷。AOI 通常设置在回流焊接后,可实现 100% 全检,检测精度达 0.01mm,大幅提高检测效率与准确性。
  2. X 射线检测(AXI):针对 BGA、CSP 等底部有焊点的元器件,外观检测无法观察内部焊点,需使用 X 射线检测设备。AXI 通过 X 射线穿透 PCB,生成焊点的截面图像,可检测出焊点空洞、虚焊、冷焊等内部缺陷,空洞率通常需控制在 20% 以下,确保焊点可靠性。
  3. 返修流程:对于检测出的缺陷产品,需进行返修。首先使用热风枪或返修工作站,根据元器件类型设定温度曲线,加热并取下不良元器件;然后清理焊盘上的残留焊锡(使用吸锡带或烙铁);最后重新涂抹焊膏,贴装新元器件,再次进行回流焊接与检测,直至产品合格。

三、SMT 贴片加工的关键设备与材料

SMT 贴片加工的精度与效率,依赖于先进的设备与高质量的材料,核心设备与材料的性能直接决定了加工水平。

(一)关键设备

  1. 丝印机:分为半自动丝印机与全自动丝印机,全自动丝印机配备视觉定位系统,可实现 PCB 自动上料、定位、印刷、下料,适用于批量生产,印刷精度达 ±0.01mm,重复精度 ±0.005mm。主流品牌如日本 Fuji、德国 DEK、中国劲拓等。
  2. 贴片机:根据贴装速度与精度,分为高速贴片机与高精度贴片机。高速贴片机主要用于贴装电阻、电容等小型片式元器件,贴装速度可达 10 万点 / 小时以上;高精度贴片机适用于 BGA、QFP 等精密元器件,贴装精度达 ±0.02mm,贴装速度约 1 万 – 3 万点 / 小时。常见品牌有日本 YAMAHA、Panasonic、中国华为海思(HUAWEI HiLink)等。
  3. 回流焊炉:按加热方式分为热风回流焊炉、红外回流焊炉、热风 + 红外复合回流焊炉。复合回流焊炉结合了热风均匀性与红外穿透力的优势,适用于不同类型 PCB 与元器件,温区数量通常为 8-12 个,可精确控制各温区温度与传送带速度,主流品牌如美国 Heller、德国 Ersa、中国日东等。
  4. 检测设备:AOI 设备需具备高分辨率相机(500 万像素以上)与智能算法,可快速识别缺陷并生成检测报告;AXI 设备则需高功率 X 射线源与高清成像系统,确保内部焊点清晰可见,品牌如美国 Nordson YESTECH、中国振华兴等。

(二)核心材料

  1. 焊膏:由焊锡粉末(占比 85%-95%)与助焊剂(占比 5%-15%)组成,焊锡粉末颗粒度需与钢网开口匹配(如 0.4mm 间距元器件对应 25-45μm 颗粒度焊锡粉)。助焊剂需具备良好的助焊性、润湿性与抗氧化性,焊接后残留量少,避免腐蚀 PCB 与元器件。常见焊膏类型有 Sn-Pb(有铅)、Sn-Ag-Cu(无铅,环保型),无铅焊膏因符合 RoHS 标准,已成为市场主流。
  2. SMT 元器件:主要包括片式元器件(电阻、电容、电感)、有源元器件(芯片、二极管、三极管)与特殊元器件(BGA、QFP、连接器)。元器件需符合 SMT 封装标准,引脚间距、尺寸精度需严格控制,例如 0201 规格元器件尺寸为 0.6mm×0.3mm,误差需在 ±0.05mm 以内,确保贴装准确性。
  3. PCB 基板:SMT 加工对 PCB 要求较高,需具备良好的耐热性(可承受回流焊高温)、平整度(翘曲度≤0.5%)与电气性能。常见 PCB 类型为 FR-4 环氧树脂玻璃布基板,表面通常采用沉金、镀锡或喷锡处理,增强焊盘的可焊性与抗氧化性,沉金 PCB 因表面平整度高、焊点可靠性强,广泛用于高精度电子产品。

四、影响 SMT 贴片加工质量的关键因素与控制措施

SMT 贴片加工过程中,多个因素可能导致产品缺陷,需针对性采取控制措施,确保加工质量稳定。

(一)设计因素

PCB 设计是否合理直接影响 SMT 加工可行性与质量。常见设计问题包括焊盘尺寸不当(过大易导致连锡,过小易出现少锡)、元器件布局过密(影响贴装与散热)、基准点缺失(导致定位偏差)。控制措施:

  • 严格按照 SMT 设计规范进行 PCB 设计,焊盘尺寸根据元器件引脚间距设定(如 0.5mm 间距 QFP 焊盘宽度设为 0.25mm-0.3mm);
  • 元器件布局预留足够间距(至少 0.1mm 以上),避免贴装时元器件碰撞,同时考虑回流焊时的散热均匀性;
  • 在 PCB 对角设置 2-3 个基准点(直径 1mm-2mm),确保贴片机与丝印机精准定位。

(二)设备因素

设备精度下降或参数设置不当会导致加工缺陷,如贴片机吸嘴磨损(导致元器件吸取不稳)、回流焊炉温区温度偏差(导致焊接不良)。控制措施:

  • 定期对设备进行维护校准,如贴片机吸嘴每使用 500 小时检查磨损情况,必要时更换;回流焊炉每月进行温度曲线校准,确保各温区实际温度与设定值偏差≤±3℃;
  • 根据元器件类型与 PCB 规格,优化设备参数,如贴装压力、印刷速度、回流焊升温速率等,通过试生产验证参数合理性后再批量生产。

(三)材料因素

材料质量问题是导致缺陷的重要原因,如焊膏变质(助焊剂失效)、元器件引脚氧化(影响焊接)、PCB 焊盘污染(导致虚焊)。控制措施:

  • 焊膏需在低温(2℃-10℃)下储存,使用前按规定回温搅拌,开封后 4 小时内用完,避免变质;
  • 元器件储存环境需干燥(湿度≤60%)、常温,避免引脚氧化,使用前检查元器件包装是否完好,引脚有无锈蚀;
  • PCB 接收后需检查表面清洁度,若存在油污、灰尘,使用无水乙醇擦拭干净后再投入生产。

(四)环境因素

生产环境的温度、湿度、洁净度对 SMT 加工影响较大。温度过高(>30℃)会导致焊膏提前软化,湿度太大(>70%)易使 PCB 吸潮(回流焊时出现爆板),洁净度差(灰尘过多)会导致焊膏污染、焊点虚焊。控制措施:

  • 将 SMT 车间温度控制在 22℃-26℃,湿度控制在 40%-60%,安装恒温恒湿空调系统;
  • 车间采用无尘设计(洁净度≥10 万级),定期清洁地面、设备表面,操作人员需穿戴防静电服、手套,避免灰尘与人体静电影响产品质量。

五、SMT 贴片加工常见问题与解决方法

即使采取了控制措施,SMT 加工过程中仍可能出现常见问题,需快速识别并解决,减少不良品率。

(一)虚焊

虚焊表现为焊点表面看似连接,实际内部接触不良,电气性能不稳定,易导致设备故障。原因:焊膏量不足、焊膏变质、元器件引脚氧化、回流焊温度过低。解决方法:

  • 检查钢网开口是否堵塞,若堵塞及时清理,确保焊膏印刷量充足;
  • 确认焊膏是否在保质期内,使用前充分搅拌,若变质立即更换;
  • 对氧化的元器件引脚进行酸洗或打磨处理,去除氧化层;
  • 重新校准回流焊温度曲线,适当提高峰值温度(不超过元器件耐受温度)。

(二)连锡

连锡指相邻焊盘的焊点连接在一起,易导致短路。原因:焊膏印刷过多、钢网开口过大、贴装偏移、回流焊升温过快。解决方法:

  • 减小钢网开口尺寸(如将 0.35mm 开口调整为 0.3mm),或降低印刷压力,减少焊膏量;
  • 检查贴片机定位精度,校准贴装坐标,避免元器件偏移;
  • 调整回流焊预热区升温速率,减缓升温速度,避免焊膏快速熔化导致连锡。

(三)元器件缺件或反向

缺件指 PCB 上未贴装指定元器件,反向指元器件方向与设计不符。原因:送料器故障(编带卡住)、贴片机吸嘴吸取失败、视觉识别错误。解决方法:

  • 检查送料器是否正常工作,编带是否松动,必要时更换送料器或重新装载编带;
  • 检查贴片机吸嘴是否堵塞或磨损,清理吸嘴或更换新吸嘴;
  • 优化视觉识别参数,确保元器件型号与方向识别准确,必要时重新拍摄标准图像。

(四)PCB 翘曲

PCB 翘曲指焊接后 PCB 出现弯曲变形,影响元器件稳定性与后续组装。原因:PCB 材质耐热性差、回流焊冷却速率过快、PCB 厚度过薄。解决方法:

  • 选用耐热性更好的 PCB 基板(如 FR-4 基板的玻璃化温度≥130℃);
  • 调整回流焊冷却区冷却速率,减缓降温速度,避免 PCB 因热应力导致翘曲;
  • 对于薄型 PCB(厚度<0.8mm),在加工过程中使用载板(如不锈钢载板)支撑,减少变形。

SMT 贴片加工作为电子制造的核心技术,其发展推动了电子产品向小型化、高精度、高可靠性方向迈进。掌握 SMT 加工的工艺流程、关键设备与质量控制方法,是确保电子产品性能与竞争力的关键。
