当指尖划过那些轻薄如蝉翼的电子设备,我们常常惊叹于它们如何将复杂的功能浓缩进方寸之间。却少有人知晓,每一台流畅运行的设备背后,都藏着一段关于 PCBA打样的细致旅程。这并非简单的零件拼凑,而是电子工程师们用专业与耐心,为产品生命奏响的第一声清亮初啼,是从创意图纸走向现实产品的关键桥梁,每一步都浸透着对完美的追求。

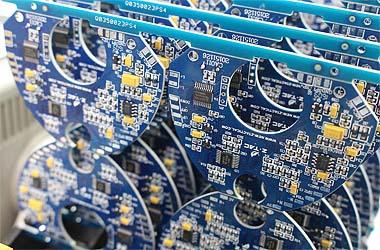

PCBA打样,全称印制电路板组件打样,它像是电子产品的 “试金石”,在正式量产前,为设计方案提供最真实的性能检验。工程师们将脑海中的电路构想转化为详尽的设计图纸后,并非直接投入大规模生产,而是先通过 PCBA打样制作出少量样品。这些样品承载着整个设计团队的心血,它们要在实验室里接受各种严苛的测试 —— 从电流稳定性到耐高温性能,从信号传输效率到抗干扰能力,每一项指标都关乎着最终产品能否在市场上站稳脚跟。就像工匠在雕琢珍贵玉器前,会先用普通石料反复练习手法,PCBA打样正是用少量的成本,规避了大规模生产可能出现的巨大风险,让每一个潜在的设计缺陷都能在量产前被发现、被修正。
在 PCBA打样的过程中,每一个环节都如同一场精细的手工创作。首先是 PCB 板的制作,工作人员要根据设计图纸,在绝缘基板上精准印制导电线路,线路的宽度有时仅为零点几毫米,稍有偏差就可能影响整个电路的性能。这一步就像书法家用毛笔在宣纸上勾勒细劲的线条,既要力道均匀,又要毫厘不差。接着是元器件的焊接,电阻、电容、芯片等微小的元器件,需要通过自动化设备或手工焊接的方式固定在 PCB 板上。手工焊接时,工程师们需手持细小的烙铁,在放大镜的辅助下,将焊锡精准地涂抹在元器件引脚与线路的连接处,既要保证焊接牢固,又要避免焊锡过多导致线路短路。这个过程仿佛钟表匠在组装精密的机芯,每一个动作都需小心翼翼,容不得半点马虎。
完成初步焊接后,PCBA样品还要经历多轮严格的检测。外观检测是第一步,工作人员会用肉眼或放大镜仔细检查样品表面,查看是否存在元器件漏焊、错焊、焊锡堆积等问题。随后是电气性能检测,通过专业的检测设备,对样品的电压、电流、电阻等参数进行测量,判断其是否符合设计要求。有些样品还需要进行环境适应性测试,将其置于高温、低温、潮湿等模拟环境中,观察其性能是否稳定。这些检测环节就像给产品进行全面的体检,只有各项指标都合格,样品才能通过审核,为后续的量产打下基础。如果检测中发现问题,工程师们则需要重新分析设计方案,找出问题根源,对样品进行修改和重新制作,直到所有问题都得到解决。这个反复打磨的过程,虽然耗时费力,却正是 PCBA打样价值的体现,它让每一个设计方案都能在不断优化中趋近完美。
PCBA打样不仅是产品研发过程中的重要环节,更在推动电子行业创新发展中扮演着重要角色。对于初创企业和小型研发团队而言,资金和资源往往有限,大规模量产面临着巨大的风险。而 PCBA打样凭借其低成本、高效率的特点,让这些团队能够以较小的投入,快速验证自己的创意和设计。许多新颖的电子设备概念,正是通过一次次的 PCBA打样,从最初的想法逐渐变得清晰、可行。比如一些智能穿戴设备的研发,设计师们在确定最终产品形态前,会通过 PCBA打样制作出不同功能、不同尺寸的样品,测试各种传感器的兼容性、电池的续航能力以及设备的佩戴舒适度。通过对这些样品的不断测试和改进,才能最终打造出既满足用户需求,又具备市场竞争力的产品。
在消费电子领域,PCBA打样更是成为产品快速迭代的助推器。如今,电子产品的更新换代速度越来越快,消费者对产品的性能、外观、功能都提出了更高的要求。为了在激烈的市场竞争中占据优势,企业需要不断推出新产品、新功能。而 PCBA打样能够帮助企业缩短产品研发周期,加快产品上市速度。当企业想要在现有产品基础上增加新功能时,工程师们可以通过 PCBA打样快速制作出带有新功能模块的样品,测试新功能的可行性和稳定性。如果测试成功,企业就能迅速将新功能应用到量产产品中,及时满足消费者的需求。这种快速迭代的模式,让企业能够更好地适应市场变化,在竞争中立于不败之地。
在工业控制和汽车电子等对产品可靠性要求极高的领域,PCBA打样的重要性更是不言而喻。工业控制设备通常需要在恶劣的工业环境中长时间运行,对电路的稳定性和抗干扰能力要求极高;汽车电子设备则直接关系到行车安全,任何一点小小的故障都可能引发严重的后果。因此,在这些领域的产品研发中,PCBA打样的检测标准会更加严格。工程师们会对样品进行反复的可靠性测试,模拟设备在长期运行过程中可能遇到的各种情况,确保样品能够在各种复杂环境下稳定工作。只有经过无数次 PCBA打样的打磨和验证,才能生产出符合行业标准、满足安全要求的产品,为工业生产和交通安全提供有力保障。
PCBA打样的发展,也伴随着技术的不断创新与进步。如今,随着自动化技术和智能化设备的广泛应用,PCBA打样的精度和效率都得到了极大的提升。自动化焊接设备能够实现元器件的精准定位和焊接,大大降低了手工焊接的误差;智能化检测设备则能够快速对样品的各项性能参数进行检测和分析,自动生成检测报告,减少了人工检测的工作量和人为误差。同时,3D 打印技术在 PCBA打样领域的应用,也为样品制作提供了新的可能。通过 3D 打印技术,能够快速制作出个性化的 PCB 板外壳和结构件,让样品不仅具备良好的性能,还拥有更加美观的外观。这些技术的创新,让 PCBA打样在电子产品研发中的作用更加突出,也为电子行业的发展注入了新的活力。
每一个经过 PCBA打样打磨的电子产品,都像是一件精心雕琢的艺术品,背后凝聚着工程师们的智慧与汗水。从最初的设计构想,到一次次的样品制作与测试,再到最终的量产上市,PCBA打样始终陪伴在产品身边,见证着产品从无到有、从粗糙到精致的成长过程。在这个快速发展的电子时代,PCBA打样或许不像那些光鲜亮丽的电子设备那样引人注目,但它却是电子世界中不可或缺的基石,默默支撑着每一项创新、每一次突破。未来,随着电子技术的不断发展,PCBA打样也将迎来新的挑战与机遇,它将继续以更加精准、高效的方式,为电子产品的研发保驾护航,助力更多优秀的电子产品走进人们的生活,改变人们的生活方式。而我们,也将在这些不断创新的电子产品中,感受到 PCBA打样所蕴含的力量与温度,见证电子世界更加美好的未来。
