增压泵的结构与原理

增压泵是一种用于增加流体压力的设备，根据驱动方式和工作原理的不同，可分为多种类型，常见的有气动增压泵、电动增压泵等。以下是其结构与原理的详细介绍：

结构

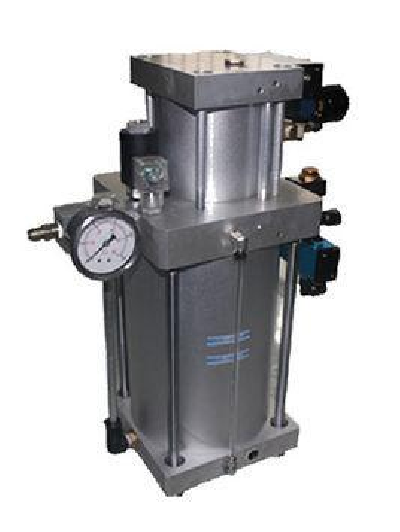

• 气动增压泵：主要由气体部分、液压部分和空气循环阀组成。气体部分包含轻质异径活塞和套筒，活塞置于套筒内；液压部分的活塞 / 冲杆与气体部分活塞连接，下端装入液压装置壳体，通过进口控制阀和出口控制阀控制液体进出，装有弹簧止回阀；空气循环阀由控制器和柱塞构成，控制压缩空气流向，使空气活塞往复运动。
•

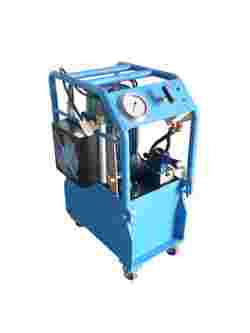

• 机械 气动增压泵
• 电动增压泵：主要包括压缩腔、活塞、进出口阀门以及驱动装置等部件。压缩腔是工作空间，随活塞上下运动改变容积；活塞通过往复运动改变压缩腔容积；进出口阀门控制液体流入流出；驱动装置通常为电动机，提供活塞运动动力。
•

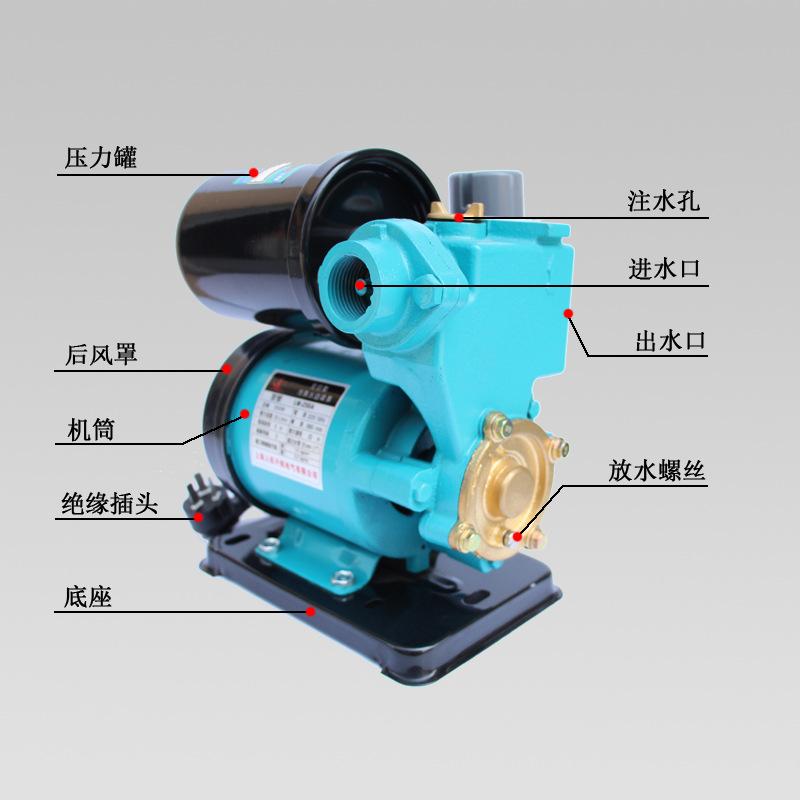

• 机械 电动增压泵

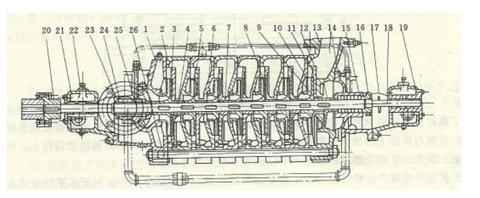

• 卧式多级离心增压泵：主要由定、转子、轴承和轴封四部分组成。定子部分由吸入段、中间段、吐出段和导叶组成；转子部分由轴、叶轮、平衡盘和套筒组成；轴承由轴承体、轴承和轴承盖组成；轴封采用软填料密封。
•

原理

卧式多级离心增压泵：电机带动叶轮高速旋转，叶轮在泵腔内部产生很强的离心力，叶轮内部的液体在离心力的作用下，沿着叶片之间的流道甩向叶轮四周，压力和速度增加，并被引向次一级叶轮，通过多级离心作用力使液体压力不断增大，实现增压输送。

气动增压泵：利用大面积活塞的低气压产生小面积活塞的高液压。当压缩空气送入气动装置时，推动活塞进入压缩冲程，然后返回进行吸入冲程，通过进口控制阀将液体吸入，出口控制阀将液体排出，实现增压。

电动增压泵：基于容积变化原则工作。活塞向上运动时，压缩腔容积减小，液体被压缩压力增加，压力达到一定程度时出口阀门打开，高压液体排出；活塞向下运动时，压缩腔容积增大，进口阀门打开，液体被吸入，如此循环增压。

增压泵的工作原理

增压泵能提升压力，背后依靠的是巧妙的物理原理。以常见的利用活塞面积差原理的增压泵为例，其工作过程蕴含着压力转换的奥秘。在这种增压泵中，存在大面积活塞和小面积活塞。当有低气压作用于大面积活塞时，根据帕斯卡定律，压力会大小不变地传递到小面积活塞上。由于小面积活塞的面积远小于大面积活塞，在相同压力作用下，小面积活塞就会产生高液压。简单来说，就像用小力气推动大活塞，大活塞把力传递给小活塞后，小活塞就能输出更大的力，从而实现压力的提升。

此外，还有基于离心力原理工作的离心式增压泵。当离心泵启动后，叶轮开始高速旋转，叶轮带动叶片间的液体一同旋转。在离心力的作用下，液体就像被甩出去一样，从叶轮中心被抛向叶轮外缘，在这个过程中，液体的流速增大，动能增加，同时压力也得到提升。这就如同洗衣机脱水时，衣物中的水分在高速旋转产生的离心力作用下被甩出一样，只不过离心式增压泵是利用离心力来提升液体的压力。

增压泵的类型

沼气型

沼气型增压泵属于气动增压泵的一种。它利用大面积活塞的低气压产生小面积活塞的高液压这一原理工作。在工业领域应用较为广泛，例如在一些易燃易爆场所，像涉及沼气等可燃气体的环境中，它的优势就得以凸显。由于采用气体驱动，不会产生电火花，能有效避免因电气火花引发的爆炸等危险情况。它可用于机床卡盘的卡紧、蓄能器充气、高压瓶充气等工作，还能将低压气体转换为高压气体，只要气源压力不够高，无论是机械装置还是测试装置，都可采用沼气型增压泵来解决压力不足的问题。而且，当保压回路压力下降时，它会自动启动，补充泄漏压力，保持回路压力恒定，压缩空气、氮气、水蒸汽、天然气等都能作为其驱动气源，适用性非常广泛。

气液型

气液型增压泵能够自动调节工作和停止，实现自动往复运动。其泵体的气驱部分通常采用铝合金制作，铝合金具有质量轻、强度较高等优点，能降低泵体的整体重量，同时保证气驱部分的耐用性。而接液部分则根据所接触介质的不同，选用不锈钢或碳钢制作。如果输送的是有腐蚀性的液体，不锈钢材质就能有效抵抗腐蚀，确保泵的正常运行；若是普通的液体介质，碳钢材质既能满足需求，又具有一定的成本优势。该泵的全套密封件均为进口优质产品，这极大地保证了气液型增压泵的性能，防止液体泄漏，确保压力稳定输出。

空气型

空气增压泵同样基于大面积活塞的低气压产生小面积活塞的高液压原理。它适用于原空压系统需要提高压力的工作环境。在一些工厂中，原本的空气压缩系统压力无法满足某些设备的运行要求，此时空气增压泵就能派上用场，它可以将工作系统内的空气压力提高到 2 – 5 倍。而且，它的气源获取非常方便，仅需将工作系统内现有的压缩空气作为气源即可，无需额外的复杂气源设备。同时，它无需电源就能工作，这使得它在一些对防爆要求严格的领域，如煤矿井下等存在易燃易爆气体的场所，具有很高的应用价值，不用担心因电气设备产生的电火花引发危险。在泵的压力范围内，通过调节调节阀来调节进气压力，就能相应地无极调整输出液压，操作十分灵活。

氯气型

氯气型增压泵的工作压力范围很广，通过选用不同型号的泵，可获得不同的压力区域，并且调节输入气压就能相应地调整输出气压，能够达到极高的压力，最高可使气体压力达到 90Mpa。它的流量范围也十分广泛，对于所有型号的泵，仅需 0.1Kg 气压就能平稳工作，此时获得最小的流量，而通过调节进气量，又可得到不同的流量，能很好地满足不同工况对流量的需求。在控制方面，它易于操作，从简单的手动控制到完全的自动控制都能满足实际使用要求。当保压回路压力下降时，它会自动重新启动，补充泄漏压力，保持回路压力恒定。由于采用气体驱动，无电弧及火花产生，所以可在危险场合安全使用，比如在涉及氯气等有毒有害、易燃易爆气体的化工生产环境中，能可靠地完成增压任务。

增压泵的应用场景

家庭生活领域

在家庭中，热水器增压是增压泵常见的应用之一。当水压不足时，热水器可能无法正常启动，或者出水量极小，严重影响洗浴体验。安装增压泵后，能够提高水压，确保热水器顺利工作，让人们随时都能享受到舒适的热水澡。对于高楼住户来说，低水压问题更为突出。住在高层，自来水经过长距离输送和楼层高度的影响，到达家中时水压往往较低，水流细弱，不仅影响日常的洗菜、洗碗、洗衣等用水，还可能导致马桶冲水不畅等问题。增压泵可以有效提升水压，保证高层住户的正常用水。此外，在一些使用太阳能热水器的家庭中，由于太阳能热水器通常安装在屋顶等较高位置，水从屋顶流下到家中时水压可能不足，增压泵可实现太阳能自动增压，使太阳能热水器的热水能够顺畅地供应到各个用水点。还有反渗透净水器，其工作原理需要一定的水压才能让水通过滤芯进行过滤，如果进水水压不够，净水器的制水效率会大大降低，增压泵能够为反渗透净水器增压，保障净水器的正常运行，为家庭提供干净、安全的饮用水。

工业生产领域

工业供水增压在工厂生产中至关重要。工厂的生产过程往往需要大量的水，且对水压有一定要求。例如一些纺织厂，织布机需要稳定的高压水流来冲洗织物上的杂质；造纸厂在纸张生产过程中，也需要高压水进行纸浆的搅拌、输送等操作。增压泵能够保证工业生产中的供水压力稳定，确保生产流程的顺利进行。在消防领域，消防增压泵更是不可或缺。当发生火灾时，需要迅速提供大量高压水用于灭火。消防增压泵能够在短时间内将水压提升到足够的高度，使消防水枪能够喷射出强有力的水柱，有效扑灭火灾，保障人员生命和财产安全。在一些化工生产中，需要将特定的液体或气体介质输送到高压反应釜中进行化学反应，增压泵可满足这种高压输送的需求，为化工生产提供稳定的压力支持，确保化学反应能够按照设定的条件进行。

增压泵的选购要点

明确流量和扬程需求

流量是指单位时间内增压泵能够输送的液体或气体的体积，扬程则是指泵能够将液体或气体提升的高度，对于气体来说可理解为能够克服的压力差。在选购增压泵时，首先要准确评估实际使用场景对流量和扬程的需求。比如家庭用水，要考虑同时开启多个水龙头以及热水器、洗衣机等用水设备时的最大用水量，以此来确定所需的流量。对于扬程，如果是住在高楼，要根据楼层高度以及管道的阻力等因素，计算出能够保证水压充足到达家中各个用水点所需的扬程。如果选择的增压泵流量过小，会导致用水时水流不足；扬程不够，则无法将水提升到足够的高度，满足不了高层的用水需求。

考虑材质适用性

增压泵的材质关系到其耐用性和适用介质。如果输送的是清水，一般的铸铁或不锈钢材质的增压泵即可满足需求。但如果输送的是有腐蚀性的液体，如化工生产中的一些酸性或碱性溶液，就必须选用耐腐蚀的不锈钢材质甚至是特种合金材质的增压泵，否则泵体很快就会被腐蚀损坏，影响正常使用。对于输送含有杂质的污水等介质，泵体和叶轮等部件需要采用耐磨材质，以延长增压泵的使用寿命。

关注品牌和质量

选择知名品牌的增压泵通常能获得更好的质量保障。知名品牌在生产过程中往往遵循严格的质量标准，采用先进的生产工艺和优质的原材料。其产品经过了大量的市场验证和用户反馈，性能稳定可靠，故障率低。而且，品牌厂家一般能提供更完善的售后服务，在增压泵出现故障时，能够及时提供维修支持，减少因设备故障带来的损失。购买时要查看产品的相关认证，如质量认证、安全认证等，这些认证是对产品质量和安全性的一种权威认可。

增压泵的安装与维护

安装注意事项

在安装增压泵时，首先要注意水流方向。泵体上一般都会标有明确的水流方向箭头，安装时必须确保水流方向与箭头指示一致，否则增压泵无法正常工作，甚至可能损坏泵体。安装位置也很关键，应尽量选择干燥、通风良好且便于维护的地方。如果安装在潮湿的环境中，容易导致电机受潮短路，影响增压泵的使用寿命。对于一些需要连接电源的增压泵，要确保电源安全，使用符合规格的电源线，并保证接地良好，防止触电事故发生。同时，要保证管路连接紧密，特别是进水管路不能有漏气现象，否则会降低泵的扬程，甚至抽不上水。

日常维护要点

日常使用中，要定期检查增压泵的运行情况。观察泵在运行时是否有异常噪音或振动，如果出现异常，可能是泵内有异物或者部件磨损，需要及时停机检查维修。检查泵体和管路是否有漏水现象，一旦发现漏水，要立即停机，查找漏水点并进行修复，防止内漏进一步损坏设备。对于电机驱动的增压泵，要注意电机的温度，避免电机长时间过载运行导致温度过高，损坏电机。定期对增压泵进行清洁，清除泵体表面的灰尘和杂物，保持良好的散热条件。此外，还需按照产品说明书的要求，定期对增压泵的关键部件进行润滑，以减少磨损，延长其使用寿命。
